Решение: Амперметр в электрической цепи
ОГЭ · Физика · Задание 15 · Электрический ток и цепи
ПовышеннаяФИПИee9631Выбор варианта≈ 2 минутыРазбор в 3 шагаОтвет сверен с ключом
Условие

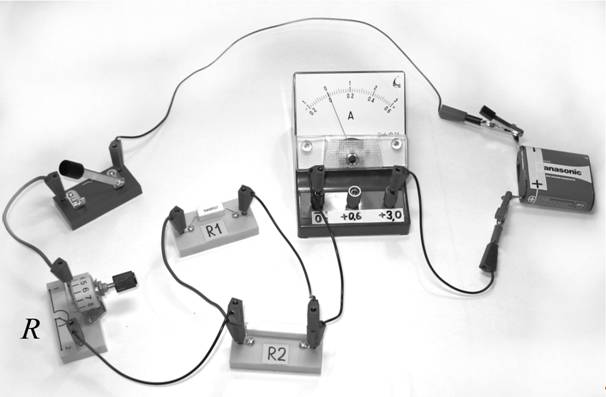

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Амперметр включают в электрическую цепь последовательно с участком, силу тока в котором необходимо измерить.
2
По схеме амперметр включён последовательно с реостатом $R$, поэтому через амперметр и реостат проходит один и тот же ток.
$$I_{\text{А}} = I_R$$Следовательно, верно утверждение о том, что амперметр покажет силу тока, протекающего через реостат $R$.
Ответ
1
1
так ответ выглядит в бланкеГде здесь ошибаются
Считают, что амперметр измеряет ток только в ближайшем резисторе.
Путают последовательное и параллельное соединение.
Выбирают вариант о нарушении полярности, не учитывая подключение амперметра к положительной и отрицательной клеммам.
