Полярность подключения амперметра

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИe42056Выбор варианта≈ 2 минутыОтвет сверен с ключом

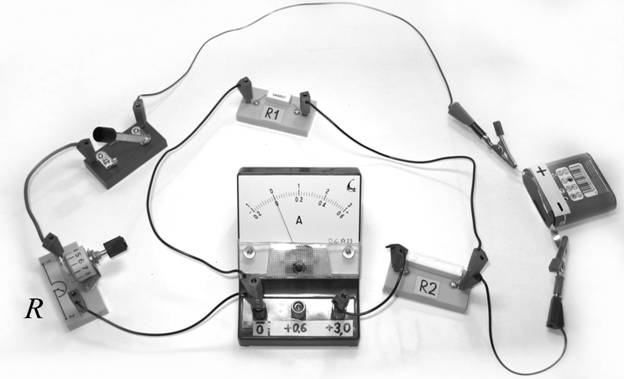

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат R.
	2)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор R1.
	3)	При замыкании ключа амперметр покажет общую силу электрического тока, протекающего через резисторы R1 и R2.
	4)	Амперметр включён в электрическую цепь с нарушением полярности подключения.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Сравните полярность клемм амперметра с направлением тока от положительного и отрицательного полюсов источника.

2Наводящая — какие числа считатьуровень 2 из 3

Ток должен входить в амперметр через положительную клемму и выходить через отрицательную.

3Прямая — фактически решениеуровень 3 из 3

На схеме ток подходит к отрицательной клемме амперметра, поэтому полярность подключения нарушена.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Задание 15 ОГЭ, физика
