Подключение измерительных приборов

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИ0303eBВыбор варианта≈ 3 минутыОтвет сверен с ключом

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

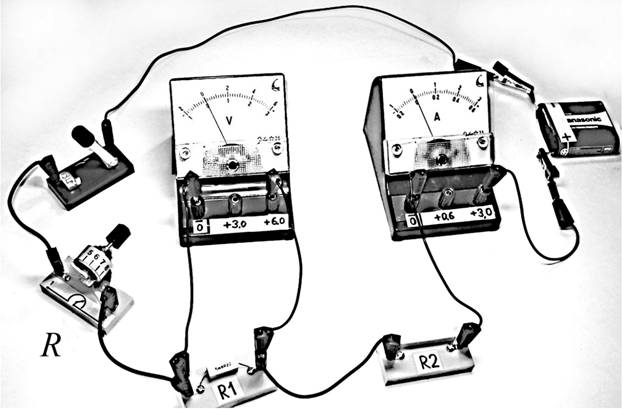

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу тока, протекающего через реостат R.
	2)	При замыкании ключа вольтметр покажет электрическое напряжение на реостате R.
	3)	Вольтметр включён в цепь с нарушением полярности подключения.
	4)	Амперметр включён в цепь с нарушением полярности подключения.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Определите, последовательно или параллельно включены амперметр и вольтметр относительно элементов цепи.

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр включают последовательно с участком цепи, силу тока в котором измеряют, а вольтметр — параллельно этому участку.

3Прямая — фактически решениеуровень 3 из 3

Амперметр находится в общей последовательной цепи с реостатом $R$, поэтому через оба прибора проходит один и тот же ток.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
