Решение: Подключение измерительных приборов

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИ0303eBВыбор варианта≈ 3 минутыРазбор в 3 шагаОтвет сверен с ключом

Условие

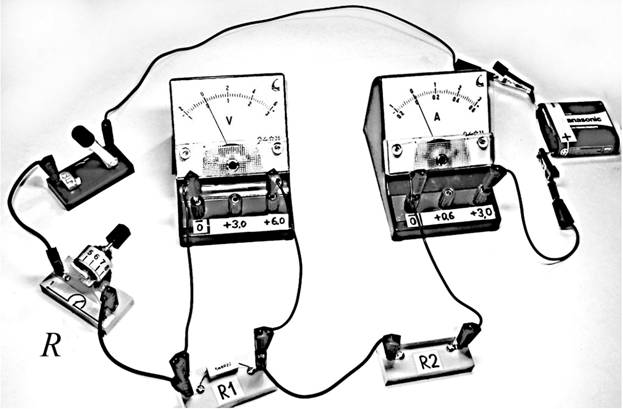

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.

Решение по шагам

3 шага

Амперметр включён последовательно с реостатом $R$ и остальными элементами цепи.

$$I_A = I_R$$

В последовательной цепи сила тока одинакова на всех участках, поэтому амперметр показывает силу тока, протекающего через реостат.

Вольтметр подключён параллельно одному из участков цепи, а полярность подключения приборов не нарушена.

Ответ

Правильный ответ: 1.

Путают последовательное подключение амперметра с параллельным подключением вольтметра.

Считают, что вольтметр измеряет напряжение на реостате только потому, что находится в той же цепи.
