Подключение измерительных приборов

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИ07935BВыбор варианта≈ 2 минутыОтвет сверен с ключом

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

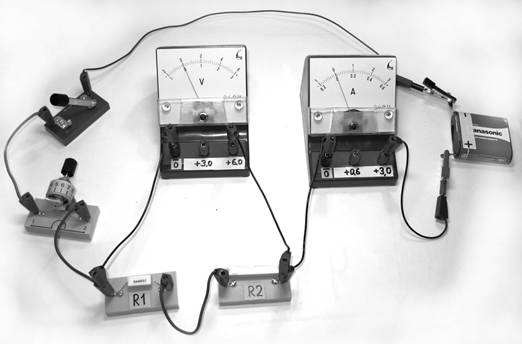

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	Вольтметр включён в электрическую цепь с нарушением полярности подключения.
	2)	При замыкании ключа вольтметр покажет электрическое напряжение на резисторе R2.
	3)	При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах R1 и R2.
	4)	Амперметр включён в электрическую цепь с нарушением полярности подключения.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Определите, между какими точками цепи подключён вольтметр.

2Наводящая — какие числа считатьуровень 2 из 3

Вольтметр измеряет напряжение между своими выводами и подключается параллельно участку цепи.

3Прямая — фактически решениеуровень 3 из 3

Выводы вольтметра подключены к началу $R_1$ и концу $R_2$, поэтому он измеряет напряжение на последовательном участке, содержащем оба резистора.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
