Решение: Подключение измерительных приборов

ОГЭ · Физика · Задание 15 · Электрический ток и цепи
ПовышеннаяФИПИ07935BВыбор варианта≈ 2 минутыРазбор в 3 шагаОтвет сверен с ключом
Условие

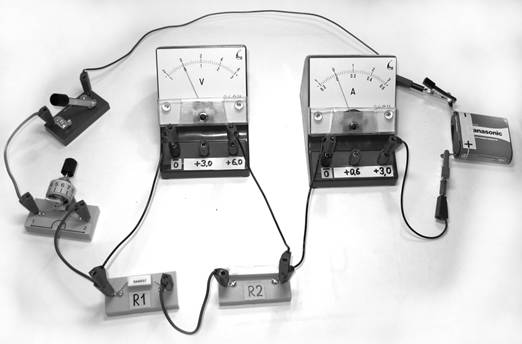

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Открыть задачу и решить самому
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкам

Решение по шагам

3 шага
1

Вольтметр подключают параллельно участку цепи, напряжение на котором требуется измерить.

2

На схеме выводы вольтметра соединены с крайними точками участка, включающего последовательно соединённые резисторы $R_1$ и $R_2$.

Следовательно, вольтметр показывает общее напряжение на резисторах $R_1$ и $R_2$. Полярность подключения приборов не нарушена.

Ответ
3
3
так ответ выглядит в бланке

Где здесь ошибаются

Считать, что вольтметр подключён только к резистору $R_2$.

Путать правила подключения амперметра и вольтметра.

Не учитывать полярность выводов измерительных приборов.

Закрепить приёмВ теме «Электрический ток и цепи» ещё 207 задач — с ответом и таким же разбором.
Тренироваться

Как решать задание 15 ОГЭ, физика
