Показания вольтметра по шкале
ОГЭ · Физика · Задание 15 · Физические величины и измерения
ПовышеннаяФИПИC7C549Выбор варианта≈ 2 минутыОтвет сверен с ключом

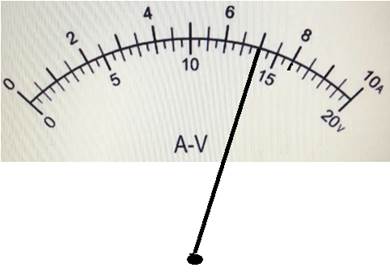

Прибор на рисунке подключён в режиме вольтметра. Запишите результат измерения напряжения с учётом абсолютной погрешности измерения, которая равна цене деления шкалы прибора.
Условие как в банке ФИПИ — открыть и сверить
Выберите правильный ответ.
| Прибор на рисунке подключён в режиме вольтметра. Запишите результат измерения напряжения, с учётом абсолютной погрешности измерения, которая равна цене деления шкалы прибора.
| ||||||||||||||
|
Ваш ответ
Выберите один вариант.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
По какой шкале нужно считывать показание, если прибор подключён как вольтметр?
2Наводящая — какие числа считатьуровень 2 из 3
Используйте шкалу напряжения до $20\ \text{В}$. Цена одного деления на этой шкале равна $0{,}5\ \text{В}$.
3Прямая — фактически решениеуровень 3 из 3
Стрелка показывает $14{,}0\ \text{В}$, а абсолютная погрешность равна цене деления: $\Delta U = 0{,}5\ \text{В}$.
