Амперметр в электрической цепи

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИee9631Выбор варианта≈ 2 минутыОтвет сверен с ключом

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

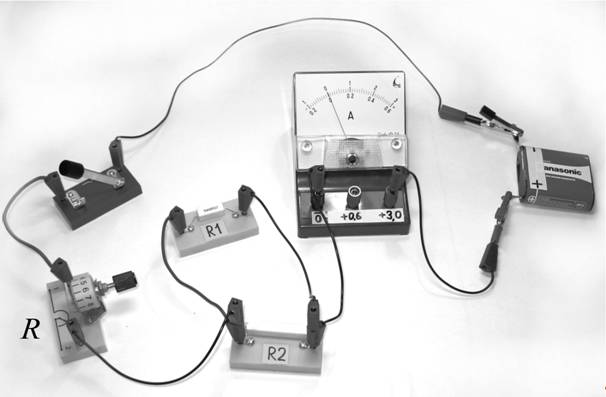

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат R.
	2)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор R1.
	3)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор R2.
	4)	Амперметр включён в электрическую цепь с нарушением полярности подключения.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Проследите по рисунку, в каком участке цепи установлен амперметр.

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр измеряет силу тока в том участке цепи, с которым он соединён последовательно.

3Прямая — фактически решениеуровень 3 из 3

Амперметр включён последовательно с реостатом $R$, поэтому показывает силу тока, протекающего через реостат.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Задание 15 ОГЭ, физика
