Измерительные приборы в цепи

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИeFc9DFВыбор варианта≈ 2 минутыОтвет сверен с ключом

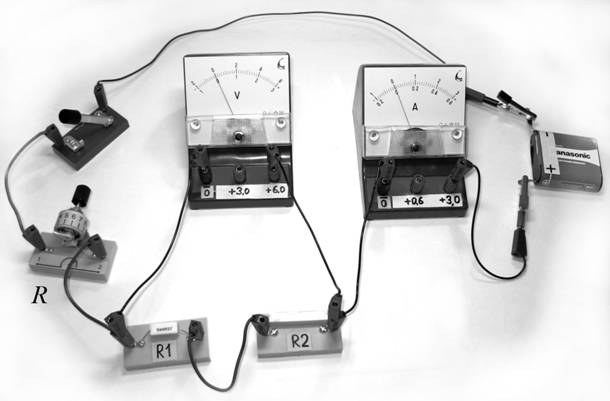

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу тока, протекающего через вольтметр.
	2)	При замыкании ключа вольтметр покажет электрическое напряжение на резисторе R2.
	3)	При замыкании ключа вольтметр покажет электрическое напряжение на реостате R.
	4)	При замыкании ключа амперметр покажет силу тока, протекающего через реостат R.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Как включают амперметр и вольтметр в электрическую цепь?

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр включают последовательно с участком цепи, силу тока в котором измеряют. Вольтметр подключают параллельно участку.

3Прямая — фактически решениеуровень 3 из 3

Реостат включён последовательно с остальными элементами цепи, поэтому ток через реостат проходит через амперметр.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
