Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

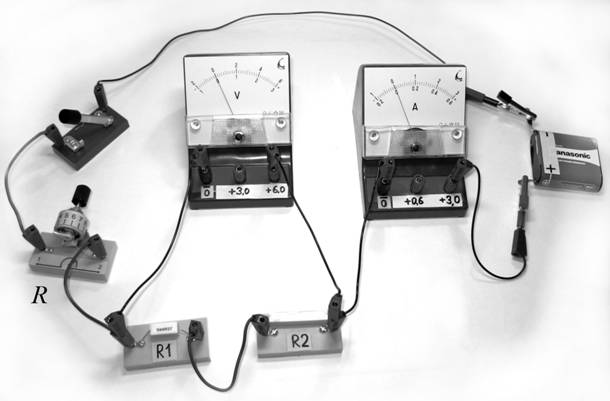

Схема электрической цепи с источником тока, ключом, амперметром, вольтметром, реостатом $R$ и резисторами $R_1$, $R_2$.
Схема электрической цепи с источником тока, ключом, амперметром, вольтметром, реостатом $R$ и резисторами $R_1$, $R_2$.
Открыть задачу и решить самому
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкам

Решение по шагам

3 шага
1

Амперметр включён в цепь последовательно, поэтому через него проходит тот же ток, что и через последовательно соединённые элементы, включая реостат $R$.

$$I_A = I_R$$
2

Вольтметр подключён параллельно участку цепи, а не непосредственно к реостату $R$ или только к резистору $R_2$.

Следовательно, верно утверждение 4: амперметр покажет силу тока, протекающего через реостат.

Ответ
4
4
так ответ выглядит в бланке

Где здесь ошибаются

Путают правила подключения амперметра и вольтметра.

Считают, что амперметр измеряет ток только в ближайшем элементе цепи.

Не учитывают последовательное соединение реостата и амперметра.
