Решение: Полярность подключения амперметра
ОГЭ · Физика · Задание 15 · Электрический ток и цепи
ПовышеннаяФИПИe42056Выбор варианта≈ 2 минутыРазбор в 3 шагаОтвет сверен с ключом
Условие

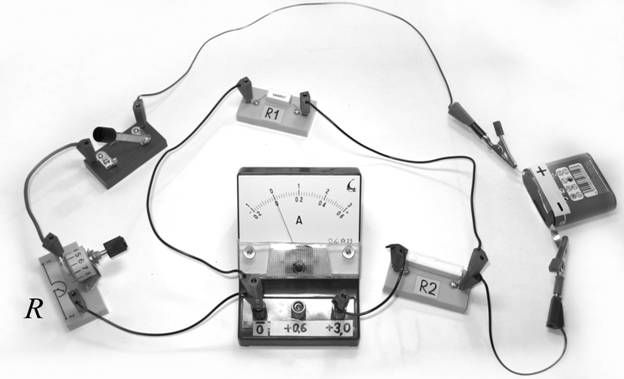

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Амперметр включают последовательно с участком цепи, силу тока в котором измеряют. При правильном подключении ток должен входить в положительную клемму амперметра.
2
По рисунку провод от положительного полюса источника соединён с цепью так, что ток подходит к отрицательной клемме амперметра.
Следовательно, амперметр подключён с нарушением полярности.
Ответ
4
4
так ответ выглядит в бланкеГде здесь ошибаются
Считать, что амперметр обязательно измеряет общий ток всей цепи независимо от места подключения.
Не учитывать знаки «+» и «−» на клеммах амперметра.
Путать последовательное подключение амперметра с правильной полярностью.
