Решение: Правильное подключение приборов
ОГЭ · Физика · Задание 15 · Электрический ток и цепи
ПовышеннаяФИПИB0995eВыбор варианта≈ 2 минутыРазбор в 3 шагаОтвет сверен с ключом
Условие

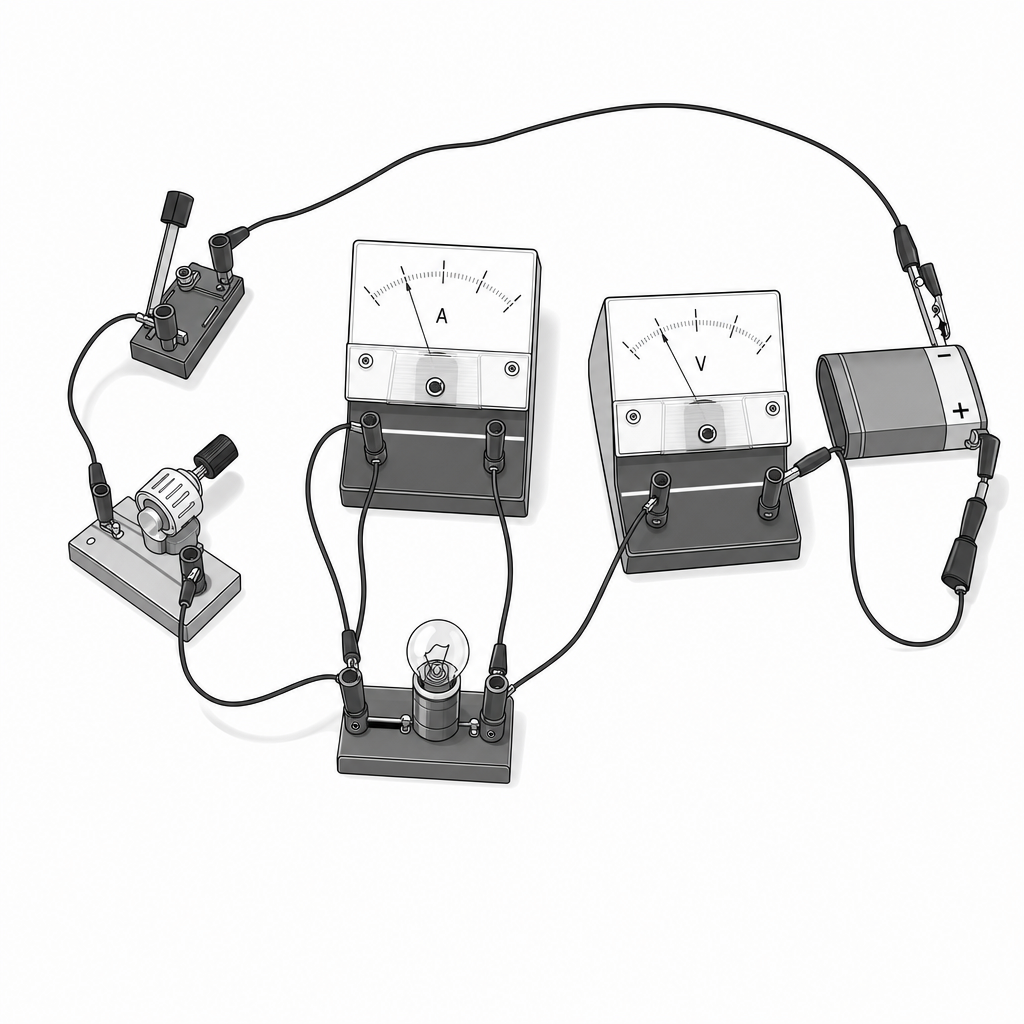

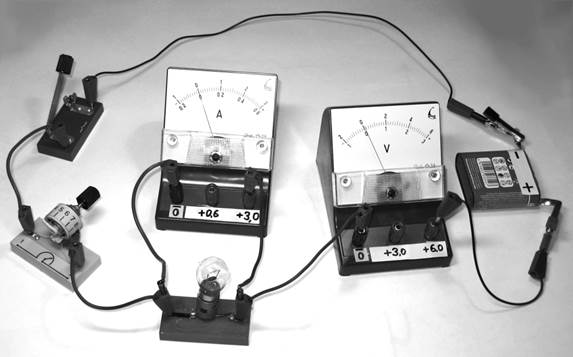

Для измерения электрического сопротивления лампы ученик собрал электрическую цепь. Какие измерительные приборы, изображённые на рисунке, включены в электрическую цепь правильно?
Чертёж перерисован вручную — открыть оригинал из банка
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Для измерения силы тока амперметр подключают последовательно с лампой.
2
Для измерения напряжения на лампе вольтметр подключают параллельно лампе.
На рисунке амперметр включён параллельно лампе, а вольтметр включён последовательно с остальными элементами цепи. Следовательно, оба прибора подключены неправильно.
Ответ
4 — и амперметр, и вольтметр включены неправильно.
Где здесь ошибаются
Путают способы подключения амперметра и вольтметра.
Считают, что оба измерительных прибора подключают последовательно.
Не проверяют схему подключения каждого прибора отдельно.
