Мощность резистора в цепи

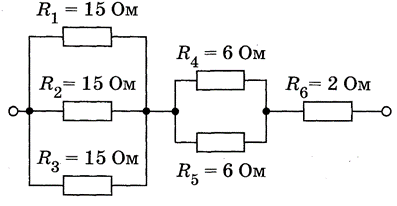

В электрическую сеть с напряжением $120\ \text{В}$ включены шесть резисторов по схеме, изображённой на рисунке. Определите мощность, потребляемую резистором $R_4$.
Условие как в банке ФИПИ — открыть и сверить
| В электрическую сеть с напряжением 120 В включены шесть резисторов по схеме, изображённой на рисунке.
Определите мощность, потребляемую резистором R4. | ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие резисторы соединены параллельно и как найти сопротивление участков цепи?
2Наводящая — какие числа считатьуровень 2 из 3
Для параллельного соединения используйте $\dfrac{1}{R}=\dfrac{1}{R_1}+\dfrac{1}{R_2}+\ldots$, а для последовательного участка — $R=R_1+R_2+\ldots$.
3Прямая — фактически решениеуровень 3 из 3
Эквивалентные сопротивления левой и средней групп равны $5\ \text{Ом}$ и $3\ \text{Ом}$. Найдите общий ток, затем напряжение на средней группе и примените $P_4=\dfrac{U_4^2}{R_4}$.
