Мощность резистора в цепи

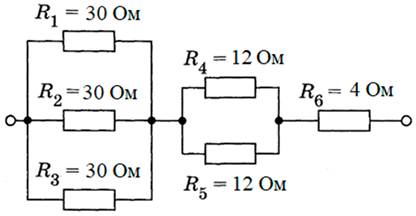

В электрическую сеть с напряжением $U = 180\ \text{В}$ включены шесть резисторов по схеме, изображённой на рисунке. Определите мощность, потребляемую резистором $R_1$.
Условие как в банке ФИПИ — открыть и сверить
| В электрическую сеть с напряжением 180 В включены шесть резисторов по схеме, изображённой на рисунке.
Определите мощность, потребляемую резистором R1. | ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие резисторы соединены параллельно, а какие группы соединены последовательно?
2Наводящая — какие числа считатьуровень 2 из 3
Для параллельного соединения одинаковых резисторов используйте $R_{\text{экв}} = \dfrac{R}{n}$, а мощность резистора найдите по формуле $P = \dfrac{U^2}{R}$.
3Прямая — фактически решениеуровень 3 из 3
Сначала найдите сопротивления двух параллельных групп: $R_{123} = 10\ \text{Ом}$ и $R_{45} = 6\ \text{Ом}$. Затем определите общий ток и напряжение на резисторе $R_1$.
