Мощность резистора в цепи

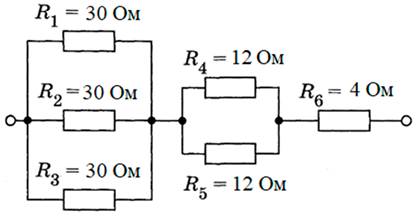

В электрическую сеть с напряжением 220 В включены шесть резисторов по схеме, изображённой на рисунке. Определите мощность, потребляемую резистором $R_4$.
Условие как в банке ФИПИ — открыть и сверить
| В электрическую сеть с напряжением 220 В включены шесть резисторов по схеме, изображённой на рисунке.
Определите мощность, потребляемую резистором R4. | ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие резисторы соединены параллельно и как найти их эквивалентное сопротивление?
2Наводящая — какие числа считатьуровень 2 из 3
Для параллельных одинаковых резисторов используйте $R_{\text{экв}} = \dfrac{R}{n}$, а мощность резистора найдите по формуле $P = \dfrac{U^2}{R}$.
3Прямая — фактически решениеуровень 3 из 3
Три резистора по $30\ \Omega$ дают $10\ \Omega$, резисторы $R_4$ и $R_5$ дают $6\ \Omega$. Общее сопротивление равно $20\ \Omega$, ток в цепи — $11\ \mathrm{A}$, напряжение на $R_4$ — $66\ \mathrm{V}$.
