Напряжение на двух лампах

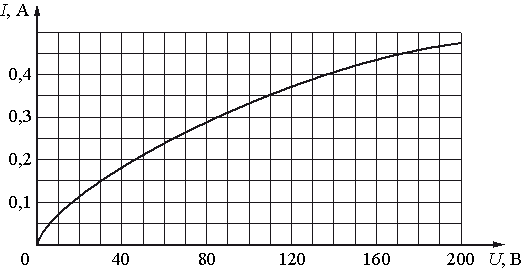

На рисунке изображена зависимость силы тока через лампу накаливания от приложенного к ней напряжения. При последовательном соединении двух таких ламп и источника сила тока в цепи оказалась равной $0{,}35\ \text{А}$. Каково напряжение на клеммах источника? Внутренним сопротивлением источника пренебречь.
Условие как в банке ФИПИ — открыть и сверить
| На рисунке изображена зависимость силы тока через лампу накаливания от приложенного к ней напряжения. При последовательном соединении двух таких ламп и источника сила тока в цепи оказалась равной 0,35 А. Каково напряжение на клеммах источника? Внутренним сопротивлением источника пренебречь.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какое напряжение приложено к каждой лампе при силе тока $0{,}35\ \text{А}$? Сколько таких напряжений складывается при последовательном соединении?
2Наводящая — какие числа считатьуровень 2 из 3
По графику найдите напряжение на одной лампе при $I = 0{,}35\ \text{А}$. Для последовательного соединения напряжения складываются: $U_{\text{ист}} = U_1 + U_2$.
3Прямая — фактически решениеуровень 3 из 3
Из графика следует, что при $I = 0{,}35\ \text{А}$ напряжение на одной лампе примерно равно $110\ \text{В}$. Поэтому $U_{\text{ист}} = 2 \cdot 110\ \text{В}$.
