Мощность резистора в цепи

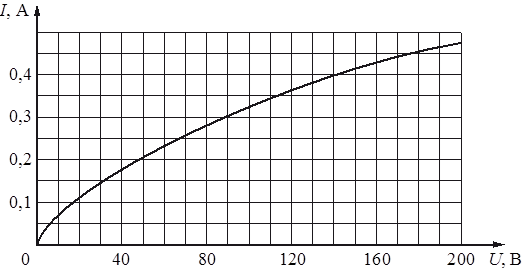

На рисунке изображена зависимость силы тока в лампе накаливания от приложенного к ней напряжения. Найдите мощность, выделяющуюся на резисторе, включённом последовательно с лампой в сеть с напряжением $220\ \text{В}$, если сила тока в цепи равна $0{,}4\ \text{А}$.
График зависимости силы тока в лампе от напряжения. Саму картинку ещё готовим — у остальных задач темы она на месте.
Условие как в банке ФИПИ — открыть и сверить
| На рисунке изображена зависимость силы тока в лампе накаливания от приложенного к ней напряжения. Найдите мощность, выделяющуюся на резисторе, включённом последовательно с лампой в сеть с напряжением 220 В, если сила тока в цепи равна 0,4 А.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какое напряжение соответствует силе тока $0{,}4\ \text{А}$ на графике?
2Наводящая — какие числа считатьуровень 2 из 3
В последовательной цепи напряжение сети равно сумме напряжений на лампе и резисторе: $U = U_{\text{л}} + U_{\text{рез}}$.
3Прямая — фактически решениеуровень 3 из 3
По графику $U_{\text{л}} \approx 140\ \text{В}$, поэтому $U_{\text{рез}} = 220 - 140 = 80\ \text{В}$, а $P_{\text{рез}} = I U_{\text{рез}}$.
