Решение: Профиль рельефа по линии А–В

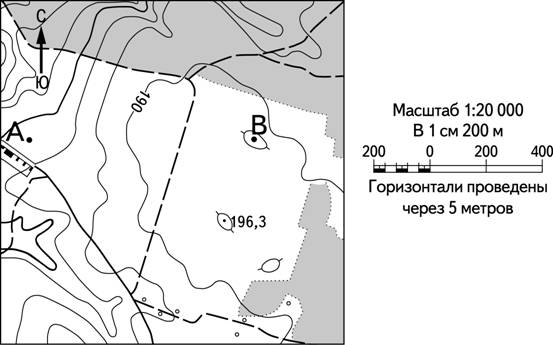

Документ к заданиюТопографическая карта. География
Прочитайте текст и выполните задания.
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров
На карте обозначены точки A, B и C, отметка высоты 196,3 и горизонталь 160.
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 100 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «Х» положение полевой дороги.
Решение по шагам
6 шаговНа топографической карте определяют все точки пересечения линии А–В с горизонталями и измеряют расстояния от точки А вдоль линии профиля.
Высоты пересечённых горизонталей устанавливают по подписям горизонталей и направлению их увеличения. Горизонтали проведены через 5 м, поэтому высота соседних горизонталей отличается на 5 м.
Расстояния переносят на основу профиля с горизонтальным масштабом 1 см — 100 м.
Для каждой отмеченной точки откладывают высоту по вертикальному масштабу 1 см — 10 м.
Полученные точки последовательно соединяют плавной линией, учитывая характер склонов и положение вершин или понижений.
В месте пересечения линии А–В с полевой дорогой ставят знак «Х».
Профиль рельефа по линии А–В с обозначением полевой дороги знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование масштаба карты 1:20 000 вместо заданного горизонтального масштаба профиля.
Неверный пересчёт вертикального масштаба: 1 см профиля соответствует 10 м высоты.
Пропуск отдельных горизонталей, пересекаемых линией А–В.
Неправильное определение высот горизонталей.
Обозначение полевой дороги не в месте её пересечения с линией А–В.
