Профиль рельефа по линии А–В

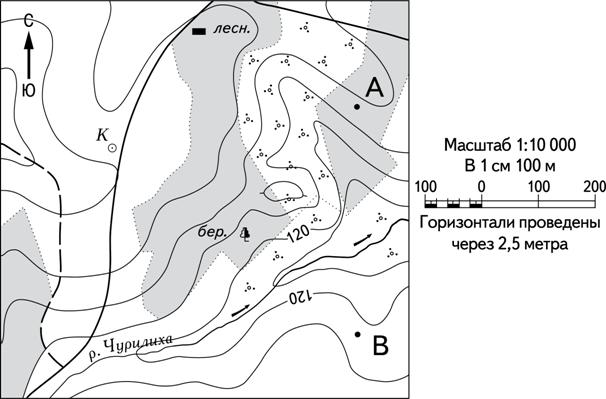

Документ к заданиюТопографическая карта с заданием по географии
Прочитайте текст и выполните задания.
С
Ю
лесн.
К
бер.
р. Чурилиха
120
120
А
В
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
Используя общий материал к заданию, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение реки.
Условие как в банке ФИПИ — открыть и сверить
| Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 5 м. Укажите на профиле знаком «Х» положение реки.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие точки пересечения линии А–В с горизонталями нужно перенести на профиль?
2Наводящая — какие числа считатьуровень 2 из 3
По горизонтали откладывают расстояния в масштабе 1 см — 50 м, а по вертикали высоты в масштабе 1 см — 5 м. Горизонтали проведены через 2,5 м.
3Прямая — фактически решениеуровень 3 из 3
Перенесите на профиль все точки пересечения линии А–В с горизонталями, восстановите их высоты относительно отметки 120 м, соедините точки плавной линией и поставьте «Х» в месте пересечения линии А–В с рекой Чурилихой.
