Решение: Профиль рельефа по линии А–В
Документ к заданиюТопографическая карта для выполнения заданий по географии
Прочитайте текст и выполните задания.
Топографическая карта с горизонталями, проведёнными через 5 метров. Масштаб 1:10 000. В 1 см 100 м. Условные обозначения и подписи: север (С), юг (Ю), р. Оз. 150, 120, Лощина, лесн. На карте отмечены точки А, Б и В. Линейный масштаб: 0, 100, 200 метров.

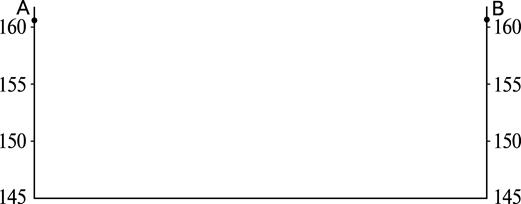

Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.
Решение по шагам
5 шаговОпределяют все точки пересечения линии А–В с горизонталями на топографической карте и фиксируют их высоты. Сечение рельефа равно 5 м.
Измеряют расстояния от точки А до каждой точки пересечения горизонталей и переносят их на горизонтальную ось профиля. Используют горизонтальный масштаб: 1 см соответствует 50 м.
Для каждой точки откладывают высоту по вертикальной шкале профиля. При вертикальном масштабе 1 см соответствует 5 м.
Полученные точки соединяют плавной линией в порядке их расположения от А к В, передавая все повышения и понижения рельефа.
Положение родника на линии А–В переносят на профиль и обозначают знаком «Х».
Графически построен профиль рельефа по линии А–В с горизонтальным масштабом 1 см : 50 м, вертикальным масштабом 1 см : 5 м и обозначением родника знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Используют масштаб топографической карты вместо заданного горизонтального масштаба профиля.
Откладывают высоты с неправильным вертикальным масштабом.
Соединяют точки прямыми отрезками, не передавая форму рельефа.
Не отмечают положение родника на профиле.
Меняют порядок точек при переносе их с линии А–В.
