Профиль рельефа по линии А–В
Документ к заданиюГеографическая топографическая карта
Прочитайте текст и выполните задания.

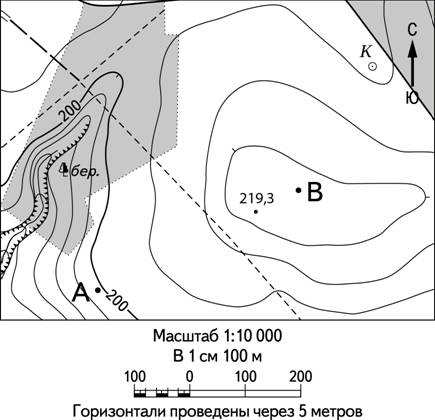

Топографическая карта с обозначениями: A, B, 219,3, 200, бер., К, С, Ю.
Масштаб 1:10 000
В 1 см 100 м
100 м 0 100 200
Горизонтали проведены через 5 метров
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «Х» положение точки с высотой 219,3.
Условие как в банке ФИПИ — открыть и сверить
| Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 10 м. Укажите на профиле знаком «Х» положение точки с высотой 219,3.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие элементы топографической карты нужно перенести на профиль при пересечении линии А–В?
2Наводящая — какие числа считатьуровень 2 из 3
Отметьте на горизонтальной оси расстояния от точки А до каждой пересечённой горизонтали, ручья и точки В. Высоты откладывайте по вертикальному масштабу: 1 см соответствует 10 м.
3Прямая — фактически решениеуровень 3 из 3
Точка с высотой 219,3 м находится между горизонталями 215 и 220 м: её следует расположить на 4,3 м выше горизонтали 215 м, то есть на 0,43 см по вертикали, или на 0,7 м ниже горизонтали 220 м, то есть на 0,07 см.
