Решение: Профиль рельефа по линии А–В

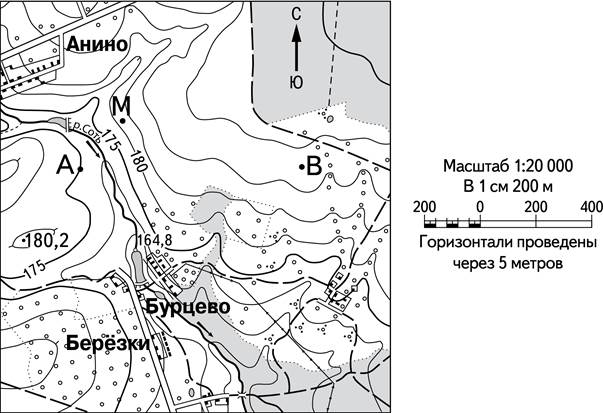

Документ к заданиюФрагмент топографической карты для выполнения заданий по географии
Прочитайте текст и выполните задания.
Анино
М
А
В
С
Ю
Бурцево
Березки
Ер. Сос. 175–180°
164,8
180,2
175
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров
Используя общий материал к заданиям, постройте профиль рельефа местности по линии А–В. Укажите на профиле знаком «Х» положение реки Соти.

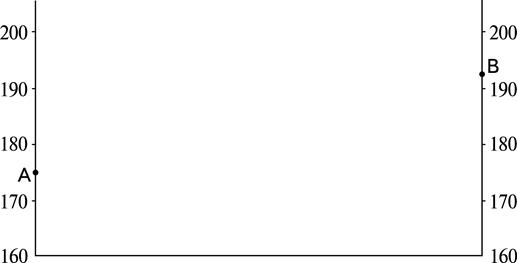

При построении используйте горизонтальный масштаб: в 1 см 100 м; вертикальный масштаб: в 1 см 10 м.
Решение по шагам
4 шагаНа топографическом плане проводят линию А–В и отмечают все точки её пересечения с горизонталями, а также место пересечения с рекой Соти.
Расстояния между отмеченными точками переносят на горизонтальную ось профиля в масштабе 1 см — 100 м.
$$1\ см = 100\ м$$Высоты горизонталей откладывают по вертикальной оси в масштабе 1 см — 10 м. Горизонтали проведены через 5 м, поэтому соседние горизонтали на профиле отстоят друг от друга на 0,5 см.
$$1\ см = 10\ м$$Точки с одинаковыми отметками соединяют плавной линией, повторяя форму рельефа. Место пересечения линии А–В с рекой Соти обозначают знаком «Х».
Профиль рельефа построен по линии А–В; положение реки Соти обозначено знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование одинакового масштаба по горизонтали и вертикали.
Нарушение расстояний между точками пересечения линии А–В с горизонталями.
Соединение точек ломаной линией вместо плавного профиля.
Отсутствие отметки реки Соти знаком «Х».
