Профиль рельефа по линии А–В

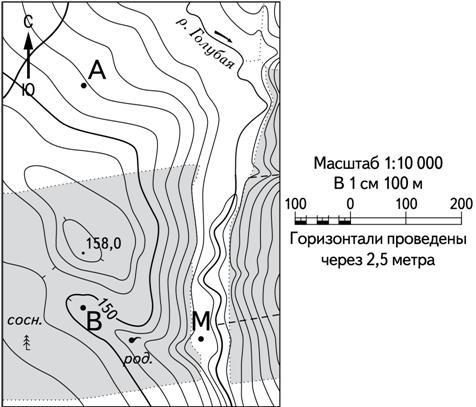

Документ к заданиюТопографическая карта с заданиями по географии
Прочитайте текст и выполните задания.
С
Ю
А
В
М
р. Голубая
сосн.
род.
158,0
130
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. При построении примените горизонтальный масштаб: 1 см соответствует 50 м, вертикальный масштаб: 1 см соответствует 5 м. На профиле укажите знаком «Х» положение точки с высотой 158,0 м.
Условие как в банке ФИПИ — открыть и сверить
| Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 5 м. Укажите на профиле знаком «Х» положение точки с высотой 158,0.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие точки пересечения линии А–В с горизонталями нужно перенести на основу профиля?
2Наводящая — какие числа считатьуровень 2 из 3
Для каждой горизонтали определите расстояние от точки А по горизонтальному масштабу и её высоту. По вертикали откладывайте высоты с интервалом 5 м на 1 см.
3Прямая — фактически решениеуровень 3 из 3
Точка высотой 158,0 м должна располагаться на профиле на отметке 158 м. Если нижняя линия профиля имеет отметку 130 м, эта точка находится на 28 м выше неё, то есть на 5,6 см по вертикальному масштабу.
