Решение: Профиль рельефа по линии А–В

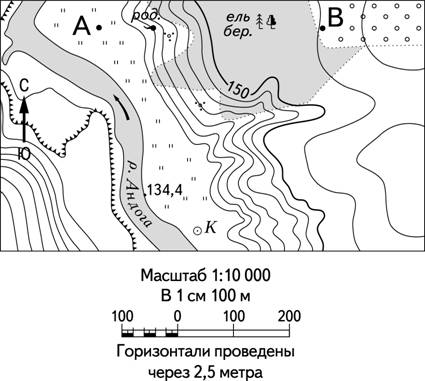

Документ к заданиюФрагмент топографической карты с заданиями
Прочитайте текст и выполните задания.
Масштаб 1:10 000
В 1 см 100 м
Горизонтали проведены через 2,5 метра
Используя фрагмент топографической карты из материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.
Решение по шагам
5 шаговПо линии А–В на фрагменте карты отмечают все точки пересечения с горизонталями, а также положение родника, если он расположен непосредственно на линии профиля.
Горизонтальные расстояния между отмеченными точками переносят на основу профиля в масштабе 1 см — 50 м.
$$1\ \text{см} \leftrightarrow 50\ \text{м}$$Высоты точек определяют по горизонталям и высотным отметкам карты. Соседние горизонтали отличаются на 2,5 м, поэтому высоту промежуточной точки находят пропорционально её положению между горизонталями.
$$\Delta h = 2{,}5\ \text{м}$$Полученные высоты откладывают по вертикальной оси в масштабе 1 см — 5 м и соединяют точки плавной линией от А к В.
$$1\ \text{см} \leftrightarrow 5\ \text{м}$$На построенном профиле знаком «Х» отмечают положение родника, сохраняя его горизонтальное положение относительно линии А–В.
Профиль строится по пересечениям линии А–В с горизонталями карты; положение родника отмечается на профиле знаком «Х» в соответствующей точке.
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование масштаба карты 1:10 000 вместо заданного горизонтального масштаба профиля.
Откладывание по вертикали расстояний в масштабе 1 см — 2,5 м вместо 1 см — 5 м.
Пропуск отдельных горизонталей, пересекаемых линией А–В.
Неверное определение направления повышения или понижения рельефа.
Отметка родника не в его горизонтальном положении на профиле.
Соединение точек ломаной линией вместо плавной линии профиля.
