Профиль рельефа по карте

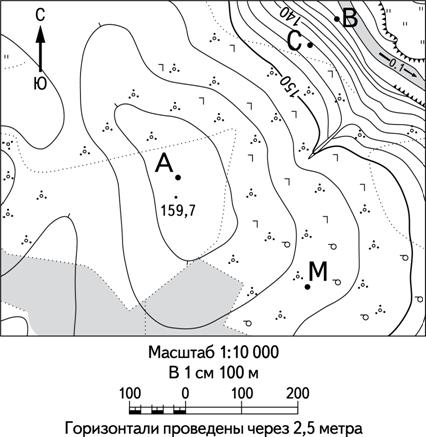

Документ к заданиюКартографический материал: топографическая карта
Прочитайте текст и выполните задания.
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
По приведённой топографической карте постройте профиль рельефа местности по линии А–В. При построении основы профиля используйте горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 10 м. Укажите на профиле знаком «Х» положение точки С.
Условие как в банке ФИПИ — открыть и сверить
| В бланке ответов № 2 укажите номер задания и постройте профиль рельефа местности по линии А – В. При построении основы профиля используйте горизонтальный масштаб в 1 см 50 м и вертикальный масштаб в 1 см 10 м. Укажите на профиле знаком «Х» положение точки С. | ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие горизонтали пересекает линия А–В и на каком расстоянии друг от друга расположены их пересечения?
2Наводящая — какие числа считатьуровень 2 из 3
Перенесите на горизонтальную основу все точки пересечения линии А–В с горизонталями, используя масштаб 1 см 50 м. Высоту каждой точки определите по отметке соответствующей горизонтали; сечение рельефа равно 2,5 м.
3Прямая — фактически решениеуровень 3 из 3
Соедините полученные точки плавной линией. На месте пересечения линии А–В с направлением к точке С поставьте знак «Х», сохранив горизонтальный и вертикальный масштабы.
