Профиль рельефа по линии А–В

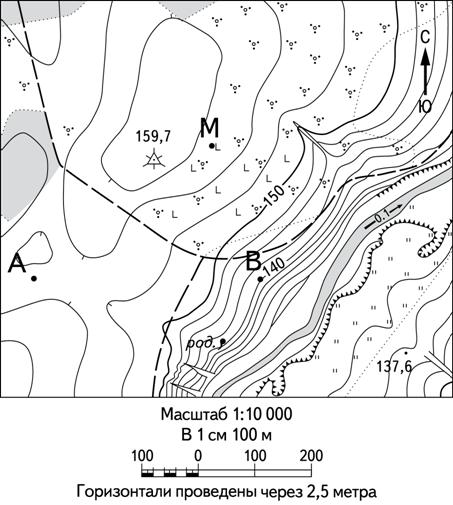

Документ к заданиюТопографическая карта местности
Прочитайте текст и выполните задания.
A
B
C
M
159,7
140
150
0,17
137,6
род.
Масштаб 1:10 000
В 1 см 100 м
100 м 0 100 200
Горизонтали проведены через 2,5 метра
Постройте профиль рельефа местности по линии А–В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение полевой дороги.
Используйте топографическую карту из общего материала к заданиям. По линии А–В отметьте точки пересечения с горизонталями, перенесите их на основу профиля и соедините плавной линией.
Условие как в банке ФИПИ — открыть и сверить
| Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 50 м и вертикальный масштаб – в 1 см 5 м. Укажите на профиле знаком «Х» положение полевой дороги.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие точки необходимо перенести с линии А–В на основу профиля?
2Наводящая — какие числа считатьуровень 2 из 3
Отметьте все пересечения линии А–В с горизонталями и перенесите их на горизонтальную ось профиля, соблюдая расстояния.
3Прямая — фактически решениеуровень 3 из 3
По высотам горизонталей определите высоту каждой перенесённой точки, отложите её по вертикальному масштабу и соедините точки плавной линией. В месте пересечения линии А–В с условным знаком полевой дороги поставьте «Х».
