Принцип действия сейсмографа
Статья к заданиюСейсморазведка
Прочитайте текст и выполните задания.
Сейсморазведка
Сейсморазведка
–
это раздел геофизики, основанный на регистрации упругих волн и извлечении из них различной геолого-географической информации. Зародилась в начале 1920-х гг. При помощи сейсморазведки изучается глубинное строение Земли, определяются месторождения полезных ископаемых (преимущественно, нефти и природного газа).
Горные породы характеризуются различными скоростями распространения упругих волн. По значению скорости упругой волны геологический разрез разделяется на относительно однородные слои горных пород, на границе которых скорость меняется скачками. Наличие резких границ раздела между пластами приводит к образованию вторичных волн
–
отражённых и преломлённых волн.
На рисунке схематично представлен
сейсмический метод отражённых волн, который используется для поиска полезных ископаемых.
Различают поверхностные и объёмные сейсмические волны. В свою очередь объёмные волны различаются на продольные (P-волны) и поперечные (S-волны).
Продольные сейсмические волны (P-волны, или волны сжатия)
–
наиболее быстрые волны, распространяющиеся от источника сейсмических колебаний и представляющие собой последовательное сжатие и разряжение материала. Продольные волны проходят через все среды. Их скорость в 1,7 раза больше, чем скорость поперечных волн.
Поперечные сейсмические волны (S-волны, или волны сдвига)
–
сейсмические волны, распространяющиеся медленнее, чем продольные Р-волны и состоящие из упругих колебаний, поперечных по отношению к направлению распространения волны. Поперечные волны не проходят через жидкость.
Поверхностные сейсмические волны
–
сейсмические волны, распространяющиеся только вдоль поверхности Земли. Скорость поверхностных волн меньше скорости поперечных волн. Именно поверхностные волны вызывают самые сильные разрушения.
В случае локальных или близлежащих землетрясений разница прибытия P- и S- волн может использоваться для определения дистанции от события.
Чертёж перерисован вручную — открыть оригинал из банка
Используя материал «Сейсморазведка» и схему сейсмографа, определите верные утверждения о работе прибора и характере колебаний его частей.
Условие как в банке ФИПИ — открыть и сверить

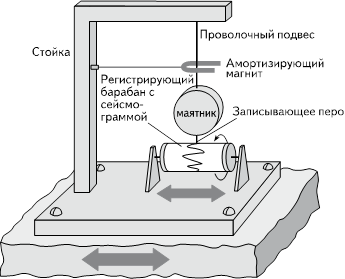

| 2. Сейсмические волны регистрируются при помощи специальных приборов – сейсмографов. Действие сейсмографа основано на том принципе, что груз свободно подвешенного маятника при землетрясении остаётся практически неподвижным относительно Земли. На рисунке представлена схема сейсмографа. Маятник подвешен к стойке, прочно закреплённой в грунте, и соединён с пером, чертящим непрерывную линию на бумажной ленте равномерно вращающегося барабана. При колебаниях почвы стойка с барабаном также приходит в колебательное движение, и на бумаге появляется график волнового движения.
Выберите все верные утверждения. | ||||||||||||||
|
Выберите все подходящие варианты — в банке их обычно два или три.
1Мягкая — с чего смотретьуровень 1 из 3
Какие части сейсмографа закреплены в грунте, а какая часть сохраняет почти неподвижное положение?
2Наводящая — какие числа считатьуровень 2 из 3
Колебания стойки и барабана возникают под действием колебаний почвы. Амплитуда записи связана с амплитудой зарегистрированной волны.
3Прямая — фактически решениеуровень 3 из 3
Верны утверждения 3 и 4: амплитуда сейсмограммы зависит от амплитуды сейсмической волны, а стойка с барабаном колеблется вынужденно.
