Решение: Подключение измерительных приборов
ОГЭ · Физика · Задание 15 · Электрический ток и цепи
ПовышеннаяФИПИc22eFeВыбор варианта≈ 2 минутыРазбор в 3 шагаОтвет сверен с ключом
Условие

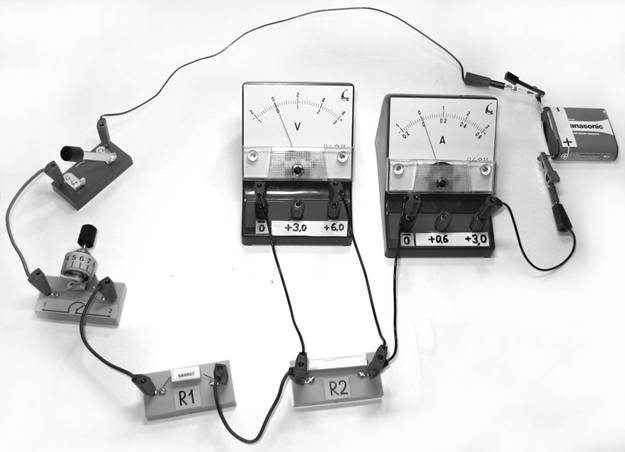

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
3 шага1
Вольтметр подключают параллельно участку цепи, напряжение на котором необходимо измерить.
2
По схеме выводы вольтметра соединены с двумя выводами резистора $R_2$. Следовательно, вольтметр измеряет напряжение именно на резисторе $R_2$.
$$U_V = U_{R_2}$$Амперметр включён последовательно в цепь, а полярность подключения приборов не нарушена.
Ответ
2 — при замыкании ключа вольтметр покажет электрическое напряжение на резисторе $R_2$.
Где здесь ошибаются
Считать, что вольтметр измеряет напряжение на всех последовательно соединённых резисторах.
Путать правила подключения амперметра и вольтметра.
Не учитывать, к каким именно выводам цепи подключён вольтметр.
