Показание вольтметра

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИC39468Выбор варианта≈ 2 минутыОтвет сверен с ключом

Прибор на рисунке подключён в режиме вольтметра. Запишите результат измерения напряжения с учётом абсолютной погрешности измерения, которая равна цене деления шкалы прибора.

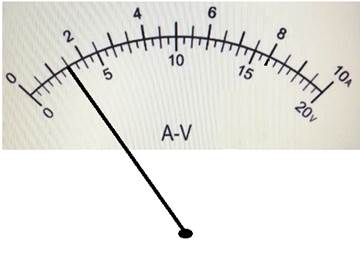

Шкала стрелочного прибора в режиме вольтметра.

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

	1)	(3,0 ± 0,5) В
	2)	(3 ± 1) В
	3)	(1,5 ± 0,5) В
	4)	(1,5 ± 1,0) В

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

По какой шкале нужно определить показание прибора в режиме вольтметра?

2Наводящая — какие числа считатьуровень 2 из 3

Сначала считайте показание стрелки, затем определите цену наименьшего деления шкалы.

3Прямая — фактически решениеуровень 3 из 3

Стрелка показывает $3{,}0\ \text{В}$, а цена деления равна $0{,}5\ \text{В}$. Поэтому результат имеет вид $(3{,}0 \pm 0{,}5)\ \text{В}$.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
