Решение: Показание амперметра по шкале
ОГЭ · Физика · Задание 15 · Электрический ток и цепи
ПовышеннаяФИПИ1F3FA9Выбор варианта≈ 2 минутыРазбор в 4 шагаОтвет сверен с ключом
Условие

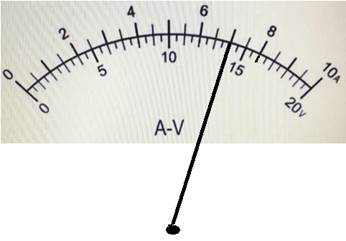

Прибор на рисунке подключён в режиме амперметра. Запишите результат измерения силы тока с учётом абсолютной погрешности измерения, которая равна цене деления шкалы прибора.
Дальше ответЕсли ещё решаете — начните с подсказок: они ведут к ответу, но не выдают его.
К подсказкамРешение по шагам
4 шага1
Так как прибор подключён в режиме амперметра, используем шкалу силы тока с пределом измерения $10\ \text{А}$, а не шкалу напряжения.
2
Стрелка указывает на значение $7{,}0\ \text{А}$.
$$I = 7{,}0\ \text{А}$$3
Абсолютная погрешность равна цене деления шкалы: $\Delta I = 0{,}5\ \text{А}$.
$$\Delta I = 0{,}5\ \text{А}$$Результат измерения записываем с учётом погрешности.
$$I = (7{,}0 \pm 0{,}5)\ \text{А}$$Ответ
2 — $(7{,}0 \pm 0{,}5)\ \text{А}$
Где здесь ошибаются
Считывают показание по шкале напряжения и получают 14.
Указывают погрешность, не равную цене деления шкалы.
Выбирают значение 6,5 А, не учитывая положение стрелки.
