Подключение измерительных приборов

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИ5193e6Выбор варианта≈ 2 минутыОтвет сверен с ключом

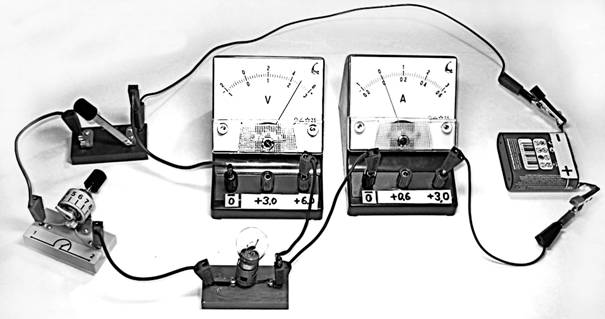

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке. Какие измерительные приборы включены в электрическую цепь правильно?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.

Какие измерительные приборы включены в электрическую цепь правильно?

	1)	Только амперметр
	2)	Только вольтметр
	3)	И амперметр, и вольтметр включены правильно
	4)	И амперметр, и вольтметр включены неправильно

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Как подключают амперметр и вольтметр относительно участка цепи?

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр включают последовательно, а вольтметр — параллельно участку, напряжение на котором измеряют.

3Прямая — фактически решениеуровень 3 из 3

На рисунке амперметр включён последовательно с лампой, а вольтметр не подключён параллельно лампе. Поэтому правильно включён только амперметр.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
