Правильное подключение приборов

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИB98eD1Выбор варианта≈ 2 минутыОтвет сверен с ключом

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке. Какие измерительные приборы включены в электрическую цепь правильно?

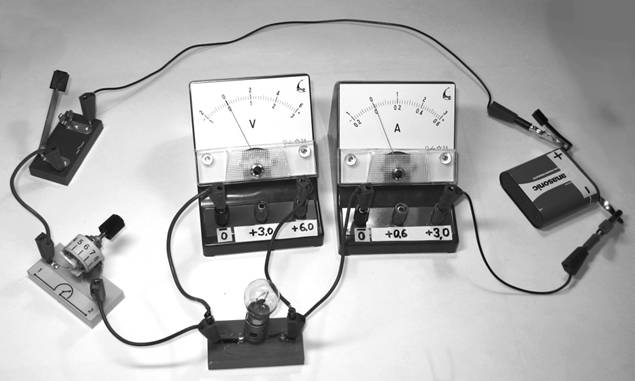

Собранная электрическая цепь с лампой, амперметром и вольтметром

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.

Какие измерительные приборы включены в электрическую цепь правильно?

	1)	Только амперметр
	2)	Только вольтметр
	3)	И амперметр, и вольтметр включены правильно
	4)	И амперметр, и вольтметр включены неправильно

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Как в электрическую цепь включают амперметр, а как — вольтметр?

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр включают последовательно с потребителем, а вольтметр — параллельно участку цепи.

3Прямая — фактически решениеуровень 3 из 3

На рисунке амперметр подключён параллельно лампе, а вольтметр — последовательно с ней. Поэтому оба прибора подключены неправильно.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
