Измерение силы тока и напряжения

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИ59526DВыбор варианта≈ 3 минутыОтвет сверен с ключом

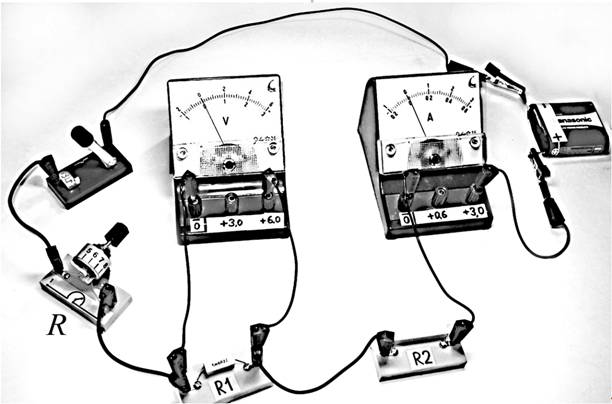

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу тока, протекающего через резистор R2.
	2)	При замыкании ключа вольтметр покажет электрическое напряжение на резисторе R2.
	3)	При замыкании ключа вольтметр покажет электрическое напряжение на реостате R.
	4)	При замыкании ключа амперметр покажет силу тока, протекающего через вольтметр.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Как подключают амперметр и вольтметр в электрическую цепь?

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр включают последовательно с участком цепи, а вольтметр — параллельно элементу, напряжение на котором измеряют.

3Прямая — фактически решениеуровень 3 из 3

Амперметр включён последовательно с резистором $R_2$, поэтому через них проходит один и тот же ток.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
