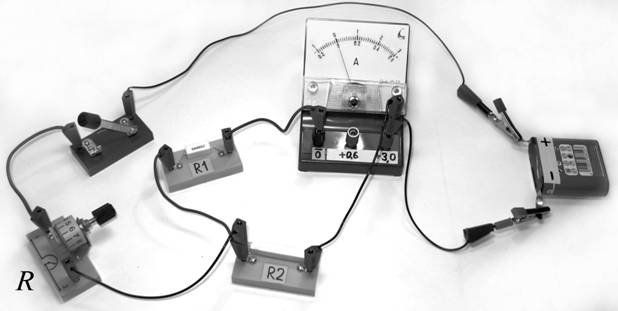

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат R.
	2)	При замыкании ключа амперметр покажет общую силу электрического тока, протекающего через резисторы R1 и R2.
	3)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор R2.
	4)	Амперметр включён в электрическую цепь с нарушением полярности подключения.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Посмотрите, к какому выводу амперметра подключён провод, и сравните это с направлением тока от положительного полюса источника.

2Наводящая — какие числа считатьуровень 2 из 3

При правильном подключении ток должен входить в амперметр через клемму «+», а выходить через клемму «−».

3Прямая — фактически решениеуровень 3 из 3

На рисунке провод от положительного полюса источника подключён к отрицательной клемме амперметра, поэтому полярность нарушена. Верный ответ — 4.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
