Электрическая цепь с приборами

ОГЭ · Физика · Задание 15 · Электрический ток и цепи

ПовышеннаяФИПИ5A0eF8Выбор варианта≈ 2 минутыОтвет сверен с ключом

Ученик собрал электрическую цепь, представленную на рисунке. Какое утверждение верное?

Условие как в банке ФИПИ — открыть и сверить

Выберите правильный ответ.

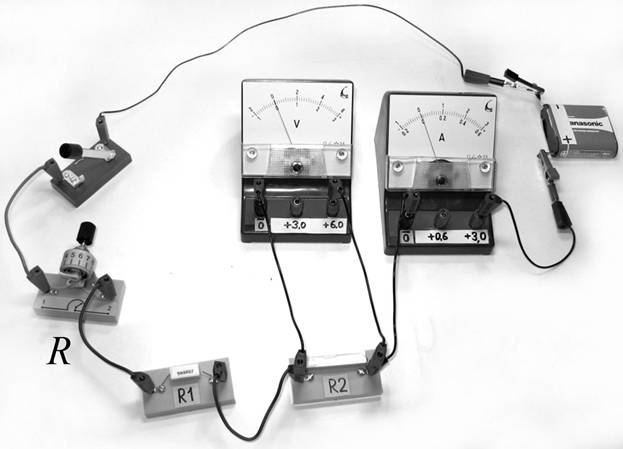

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

	1)	При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат R.
	2)	При замыкании ключа вольтметр покажет электрическое напряжение на реостате R.
	3)	При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах R1 и R2.
	4)	Вольтметр включён в электрическую цепь с нарушением полярности подключения.

Ваш ответ

Выберите один вариант.

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Как подключают амперметр и вольтметр в электрическую цепь?

2Наводящая — какие числа считатьуровень 2 из 3

Амперметр включают последовательно с участком цепи, силу тока в котором измеряют. Вольтметр подключают параллельно элементу.

3Прямая — фактически решениеуровень 3 из 3

Амперметр включён последовательно с реостатом $R$, поэтому через него проходит тот же ток, что и через реостат.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.
