Напряжение на последовательном резисторе
В электрической цепи последовательно соединены резисторы сопротивлением $1\ \Omega$, $2\ \Omega$ и $3\ \Omega$. Вольтметр, подключённый к резистору сопротивлением $2\ \Omega$, показывает $1{,}6\ \text{В}$. Какое напряжение будет показывать идеальный вольтметр, если его подключить к резистору сопротивлением $3\ \Omega$?
Условие как в банке ФИПИ — открыть и сверить

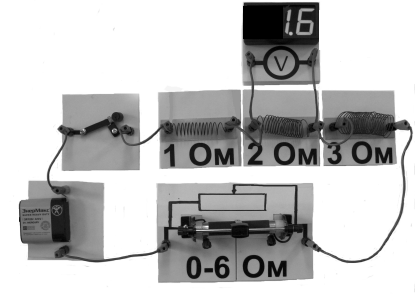

| На фотографии изображена электрическая цепь. Показания вольтметра даны в вольтах.
Какое напряжение будет показывать вольтметр, если его подсоединить к резистору сопротивлением 3 Ом? Вольтметр считать идеальным. | ||||
|
Формат: өлшем бірліктері жоқ сан немесе сөз; бөлшек бөлігін үтірмен бөліңіз.
1Мягкая — с чего смотретьдеңгей 1 из 3
Как связаны напряжение и сопротивление участков последовательной цепи?
2Жетекші — қандай сандарды есептеудеңгей 2 из 3
При последовательном соединении сила тока одинакова во всех резисторах. Используйте закон Ома $U = IR$.
3Тікелей — іс жүзінде шешімдеңгей 3 из 3
Сначала найдите ток: $I = \dfrac{1{,}6}{2} = 0{,}8\ \text{А}$. Затем вычислите напряжение на резисторе $3\ \Omega$: $U = 0{,}8 \cdot 3 = 2{,}4\ \text{В}$.
