Анализ графиков лампы накаливания

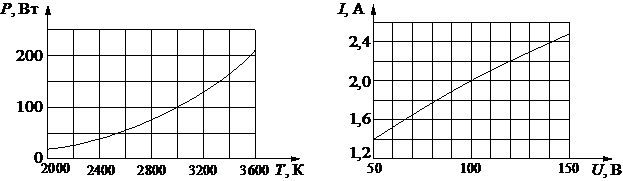

При нагревании спирали лампы накаливания протекающим по ней электрическим током основная часть подводимой энергии теряется в виде теплового излучения. На рисунке изображены графики зависимости мощности тепловых потерь лампы от температуры спирали $P = P(T)$ и силы тока от приложенного напряжения $I = I(U)$. Выберите два верных утверждения, которые можно сделать, анализируя эти графики.
Условие как в банке ФИПИ — открыть и сверить
| При нагревании спирали лампы накаливания протекающим по ней электрическим током основная часть подводимой энергии теряется в виде теплового излучения. На рисунке изображены графики зависимости мощности тепловых потерь лампы от температуры спирали и силы тока от приложенного напряжения . Выберите два верных утверждения, которые можно сделать, анализируя эти графики.
| |||||||||||||||||
|
Выберите все подходящие варианты — в банке их обычно два или три.
1Мягкая — с чего смотретьуровень 1 из 3
Используйте график $I(U)$ и формулу для сопротивления участка цепи.
2Наводящая — какие числа считатьуровень 2 из 3
Сопротивление можно найти по формуле $R = \dfrac{U}{I}$. Для связи температуры и тока учтите, что мощность тепловых потерь возрастает с температурой.
3Прямая — фактически решениеуровень 3 из 3
При $U = 100\ \text{В}$ по графику $I \approx 2{,}0\ \text{А}$, поэтому $R = 100/2 = 50\ \text{Ом}$. При увеличении тока мощность возрастает, а значит, возрастает и температура спирали.
