Графики мощности и тока

ЕГЭ · Физика · Задание 14 · Электрический ток и цепи

ПовышеннаяФИПИC0BD6CНесколько вариантов≈ 4 минутыОтвет сверен с ключом

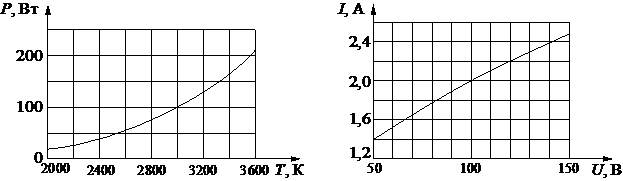

На рисунке изображены графики зависимости мощности, выделяемой в спирали лампы накаливания, от температуры спирали $P = P(T)$ и силы тока через лампу от приложенного напряжения $I = I(U)$. Выберите два верных утверждения, которые можно сделать, анализируя эти графики.

Условие как в банке ФИПИ — открыть и сверить

Выберите один или несколько правильных ответов.

На рисунке изображены графики зависимости мощности, выделяемой в спирали лампы накаливания, от температуры спирали $P = P (T)$ и силы тока через лампу от приложенного напряжения $I = I (U)$ . Выберите два верных утверждения, которые можно сделать, анализируя эти графики.

	1)	С увеличением приложенного напряжения температура спирали увеличивается пропорционально мощности.
	2)	При температуре спирали лампы 3000 К сила тока через лампу равна 2,0 А.
	3)	Сопротивление спирали лампы постоянно и не зависит от температуры.
	4)	Температура спирали лампы при приложенном напряжении U = 100 В больше 3400 К.
	5)	С увеличением приложенного напряжения температура спирали увеличивается.

Ваш ответ

Выберите все подходящие варианты — в банке их обычно два или три.

1С увеличением приложенного напряжения температура спирали увеличивается пропорционально мощности.2При температуре спирали лампы $3000\ \mathrm{K}$ сила тока через лампу равна $2{,}0\ \mathrm{A}$.3Сопротивление спирали лампы постоянно и не зависит от температуры.4Температура спирали лампы при приложенном напряжении $U = 100\ \mathrm{В}$ больше $3400\ \mathrm{K}$.5С увеличением приложенного напряжения температура спирали увеличивается.

Не выходит — подсказку

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Сначала определите, как изменяются сила тока и мощность при увеличении напряжения.

2Наводящая — какие числа считатьуровень 2 из 3

Используйте формулу мощности тока: $P = UI$. Затем по графику $P = P(T)$ найдите соответствующую температуру.

3Прямая — фактически решениеуровень 3 из 3

При $U = 100\ \mathrm{В}$ по графику $I = I(U)$ получаем $I \approx 2{,}0\ \mathrm{A}$, поэтому $P \approx 200\ \mathrm{Вт}$. По графику мощности это соответствует температуре выше $3400\ \mathrm{K}$. При увеличении напряжения мощность и температура увеличиваются.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
