Напряжение на резисторе
ЕГЭ · Физика · Задание 11 · Электрический ток и цепи
ПовышеннаяФИПИ2675EDКороткий ответ≈ 3 минутыОтвет сверен с ключом

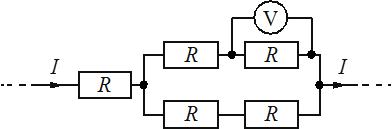

Пять одинаковых резисторов с сопротивлением $1\ \Omega$ соединены в электрическую цепь, через которую течёт ток $I = 2\ \text{А}$ (см. рисунок). Какое напряжение показывает идеальный вольтметр?
Условие как в банке ФИПИ — открыть и сверить
Впишите правильный ответ.
| Пять одинаковых резисторов с сопротивлением 1 Ом соединены
| ||||
|
Ваш ответ
Формат: число или слово без единиц измерения; дробную часть отделяйте запятой.
!
3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.
1Мягкая — с чего смотретьуровень 1 из 3
Определите ток в каждой из двух одинаковых параллельных ветвей.
2Наводящая — какие числа считатьуровень 2 из 3
Сопротивление каждой ветви равно $2\ \Omega$, поэтому ток делится поровну: по $1\ \text{А}$ в каждой ветви.
3Прямая — фактически решениеуровень 3 из 3
Вольтметр подключён к одному резистору верхней ветви. Используйте $U = IR = 1 \cdot 1 = 1\ \text{В}$.
