Решение: Профиль рельефа по карте

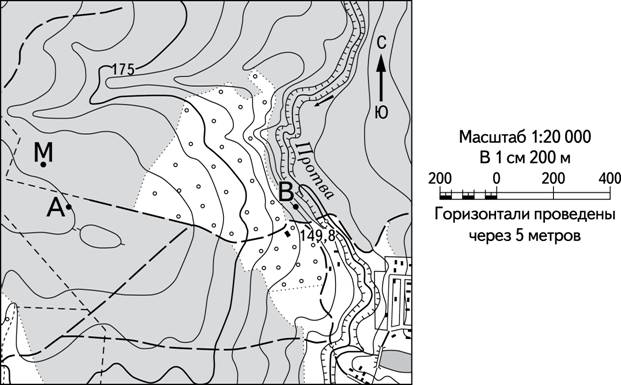

Документ к заданиюТопографическая карта с заданиями по географии
Прочитайте текст и выполните задания.
М
А
В
С
Ю
Полтава
175
149,8
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Укажите на профиле знаком «Х» положение полевой дороги.
Для построения используйте горизонтальный масштаб: 1 см — 100 м; вертикальный масштаб: 1 см — 10 м. Основу профиля перенесите на бланк ответов № 2.
Решение по шагам
5 шаговНа топографической карте находят линию А–В и отмечают все точки её пересечения с горизонталями, а также точку пересечения с полевой дорогой.
Для каждой точки пересечения определяют абсолютную высоту по подписанным горизонталям и сечению рельефа, равному 5 м.
Расстояния между последовательными точками переносят на основу профиля по горизонтальному масштабу: 1 см соответствует 100 м.
Высоты откладывают по вертикальному масштабу: 1 см соответствует 10 м. Полученные точки соединяют плавной линией, отражающей форму рельефа вдоль линии А–В.
На построенном профиле в месте пересечения линии А–В с полевой дорогой ставят знак «Х».
Профиль должен соответствовать последовательности пересечения линией А–В горизонталей на карте; положение полевой дороги отмечается знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Используют масштаб карты вместо заданного горизонтального масштаба профиля.
Путают горизонтальный и вертикальный масштабы.
Не учитывают сечение рельефа 5 м.
Соединяют точки ломаной линией вместо плавного профиля.
Не отмечают положение полевой дороги знаком «Х».
