Профиль рельефа по линии А–В

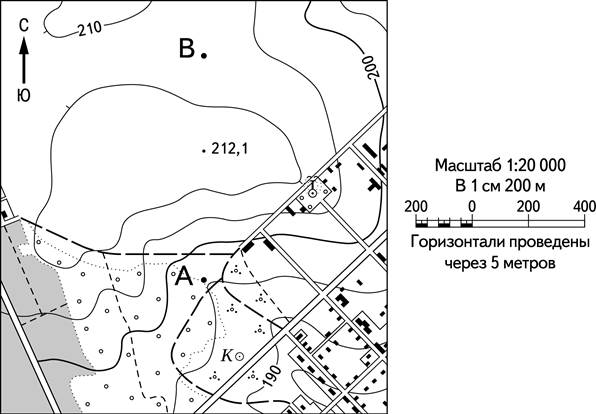

Документ к заданиюФрагмент топографической карты с заданием по географии
Прочитайте текст и выполните задания.
С
Ю
В.
210
212,1
200
А
Ко
199
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров
По материалу задания постройте профиль рельефа местности по линии А–В. Используйте горизонтальный масштаб: 1 см — 100 м, вертикальный масштаб: 1 см — 10 м. Укажите на профиле знаком «Х» положение точки с высотой 212,1.
Условие как в банке ФИПИ — открыть и сверить
| Постройте профиль рельефа местности по линии А – В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб – в 1 см 100 м и вертикальный масштаб – в 1 см 10 м. Укажите на профиле знаком «Х» положение точки с высотой 212,1.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Какие горизонтали и формы рельефа пересекает линия А–В на карте?
2Наводящая — какие числа считатьуровень 2 из 3
Перенесите на горизонтальную ось все точки пересечения линии А–В с горизонталями, сохраняя расстояния между ними в масштабе: 1 см — 100 м. Затем отложите высоты по вертикальному масштабу: 1 см — 10 м.
3Прямая — фактически решениеуровень 3 из 3
Соедините нанесённые точки плавной линией. Точку высотой 212,1 отметьте на профиле в месте её положения по линии А–В на карте и обозначьте знаком «Х».
