Решение: Профиль рельефа по линии А–В

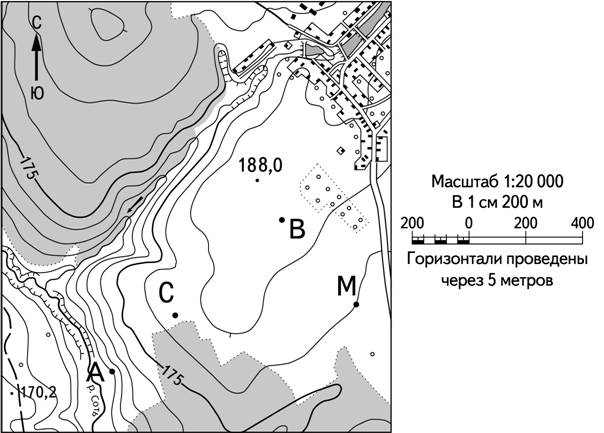

Документ к заданиюТопографическая карта
Прочитайте текст и выполните задания.
С
Ю
188,0
В
С
А
М
170,2
173
Масштаб 1:20 000
В 1 см 200 м
200 0 200 400
Горизонтали проведены через 5 метров
Постройте профиль рельефа местности по линии А–В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 100 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «Х» положение точки С.
Решение по шагам
4 шагаНа топографической карте определяют все точки пересечения линии А–В с горизонталями. Сечение рельефа горизонталями составляет 5 м, поэтому соседние горизонтали на профиле располагают через 0,5 см по вертикали.
$$5\ \text{м} : 10\ \text{м/см} = 0{,}5\ \text{см}$$Расстояния между точками пересечения линии А–В с горизонталями переносят на горизонтальную ось профиля. Используют горизонтальный масштаб: 100 м соответствуют 1 см.
$$100\ \text{м} = 1\ \text{см}$$Для каждой точки пересечения откладывают соответствующую абсолютную высоту по вертикальной шкале и соединяют полученные точки плавной линией. На профиле сохраняют общий характер рельефа, показанный горизонталями.
Положение точки С переносят на профиль по её расстоянию от точки А вдоль линии А–В и обозначают знаком «Х» на линии профиля.
Профиль строят по точкам пересечения линии А–В с горизонталями; точку С переносят на профиль по её положению на линии А–В и отмечают знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Путают горизонтальный и вертикальный масштабы.
Откладывают соседние горизонтали через 5 см вместо 0,5 см.
Не переносят на профиль все пересечения линии А–В с горизонталями.
Отмечают точку С по прямому расстоянию, а не по её положению вдоль линии А–В.
Соединяют точки ломаной линией, не отражая плавный характер рельефа.
