Решение: Профиль рельефа по линии А–В
Документ к заданиюТопографическая карта с условными обозначениями и заданиями по географии
Прочитайте текст и выполните задания.

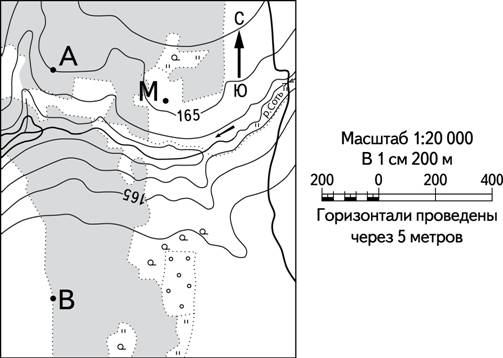

Используя карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб: в 1 см 100 м и вертикальный масштаб: в 1 см 10 м. Укажите на профиле знаком «Х» положение реки Соти.
Решение по шагам
4 шагаНа карте находят линию А–В и отмечают все точки её пересечения с горизонталями, урезом воды реки Соти и другими необходимыми элементами рельефа.
Определяют абсолютные высоты точек по значениям горизонталей и их сечению, затем переносят расстояния между точками на горизонтальную ось профиля в масштабе 1 см — 100 м.
$$1\ \text{см} \leftrightarrow 100\ \text{м}$$Высоты откладывают по вертикальной оси в масштабе 1 см — 10 м. Полученные точки соединяют плавной линией, отражающей форму рельефа.
$$1\ \text{см} \leftrightarrow 10\ \text{м}$$На профиле отмечают знаком «Х» положение реки Соти в точке, где линия А–В пересекает реку.
Профиль должен соответствовать пересечениям линии А–В с горизонталями на карте; река Соти отмечена знаком «Х» в месте пересечения с линией А–В.
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Перепутан горизонтальный и вертикальный масштабы.
Расстояния между горизонталями на карте переносятся без учёта масштаба.
Точки высот соединяются ломаной линией вместо плавного профиля.
Река Соти отмечается не в месте пересечения с линией А–В.
Не учитывается направление понижения рельефа к руслу реки.
