Решение: Профиль рельефа по линии А–В

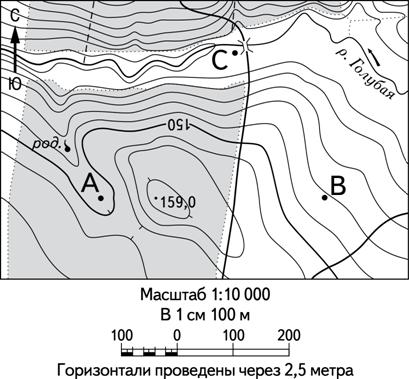

Документ к заданиюТопографическая карта с горизонталями и обозначенными точками А, В и С
Прочитайте текст и выполните задания.
А
В
С
р. Голодач
159,0
150
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 2,5 метра
Используя топографическую карту из общего материала, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение дороги.
Решение по шагам
4 шагаНа топографической карте определяют все точки пересечения линии А–В с горизонталями, а также место пересечения этой линии с дорогой.
Расстояния от точки А до найденных точек измеряют по линии А–В и переносят на горизонтальную основу профиля в масштабе 1 см — 50 м.
$$l_{\text{профиля}}=\dfrac{L_{\text{местности}}}{50\ \text{м/см}}$$Высоты точек определяют по значениям горизонталей. Для построения профиля используют вертикальный масштаб 1 см — 5 м.
$$h_{\text{профиля}}=\dfrac{H-H_0}{5\ \text{м/см}}$$Полученные точки соединяют плавной линией, отражающей подъёмы и понижения рельефа. В месте пересечения линии А–В с дорогой на профиле ставят знак «Х».
Корректный ответ представляет собой профиль рельефа по линии А–В, построенный в масштабах 1 см — 50 м по горизонтали и 1 см — 5 м по вертикали, с обозначением дороги знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование масштаба карты 1:10 000 вместо заданного горизонтального масштаба профиля.
Неправильное соотношение горизонтального и вертикального масштабов.
Пропуск точек пересечения линии А–В с горизонталями.
Соединение точек ломаной линией вместо плавной линии профиля.
Отсутствие или неверное положение знака «Х», обозначающего дорогу.
