Решение: Профиль рельефа по линии А–В

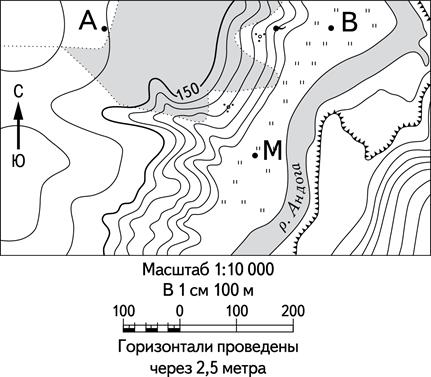

Документ к заданиюТопографическая карта с заданиями по географии
Прочитайте текст и выполните задания.
Масштаб 1:10 000
В 1 см 100 м
Горизонтали проведены через 2,5 метра
Постройте профиль рельефа местности по линии А–В. Для этого перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 5 м. Укажите на профиле знаком «Х» положение родника.
Решение по шагам
4 шагаНа исходной топографической карте находят линию А–В и отмечают все места её пересечения с горизонталями, а также положение родника.
Расстояния от точки А до отмеченных точек переносят на горизонтальную основу профиля. Используют горизонтальный масштаб: 1 см соответствует 50 м.
Высоту каждой точки определяют по отметке горизонтали. На вертикальной шкале откладывают высоты с масштабом 1 см соответствует 5 м.
Полученные точки соединяют плавной линией в порядке их расположения от А к В. В месте, соответствующем роднику, ставят знак «Х».
Профиль рельефа построен по линии А–В; положение родника отмечено знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Путают горизонтальный и вертикальный масштабы.
Соединяют точки профиля ломаными отрезками вместо плавной линии.
Не переносят на профиль положение родника.
Неверно определяют высоты по горизонталям.
