Решение: Профиль рельефа по карте

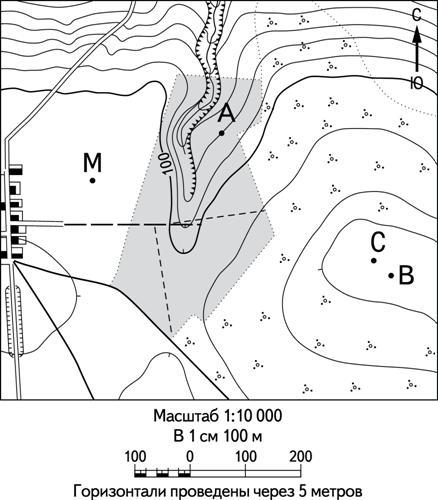

Документ к заданиюТопографическая карта с заданием по географии
Прочитайте текст и выполните задания.
М
А
С
Ю
С
В
100
Масштаб 1:10 000
В 1 см 100 м
100 0 100 200
Горизонтали проведены через 5 метров
Используя представленный в материале фрагмент топографической карты, постройте профиль рельефа местности по линии А–В. Перенесите основу для построения профиля на бланк ответов № 2, используя горизонтальный масштаб — в 1 см 50 м и вертикальный масштаб — в 1 см 10 м. Укажите на профиле знаком «Х» положение точки С.
Решение по шагам
6 шаговПо линии А–В на топографической карте определяют все точки пересечения с горизонталями и измеряют расстояния от точки А до этих пересечений.
Расстояния переносят на горизонтальную ось профиля с учётом заданного масштаба: 1 см на профиле соответствует 50 м на местности.
Высоты точек находят по подписанным горизонталям и интервалу между ними. Так как горизонтали проведены через 5 м, высоты соседних горизонталей отличаются на 5 м.
Высоты откладывают по вертикальной оси с учётом масштаба: 1 см соответствует 10 м.
Нанесённые точки соединяют плавной линией, отражающей изменение высоты рельефа по линии А–В.
Положение точки С переносят на профиль по её расстоянию от А вдоль линии А–В и отмечают знаком «Х» на соответствующей высоте.
На бланке должен быть построен профиль рельефа по линии А–В с горизонтальным масштабом 1 см — 50 м, вертикальным масштабом 1 см — 10 м и точкой С, отмеченной знаком «Х».
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Использование масштаба исходной карты вместо масштаба, заданного для профиля.
Неверное определение высот соседних горизонталей.
Откладывание расстояний без учёта масштаба 1 см — 50 м.
Отсутствие отметки точки С на построенном профиле.
Соединение точек отрезками вместо плавной линии рельефа.
