Назначение инвертора ветрогенератора

ОГЭ · Естественнонаучная грамотность · Задание 2 · Механика и энергия

БазоваяФИПИBC4AF5Выбор варианта≈ 1 минутаОтвет сверен с ключом

Статья к заданиюВетряные генераторы

Ветряные генераторы

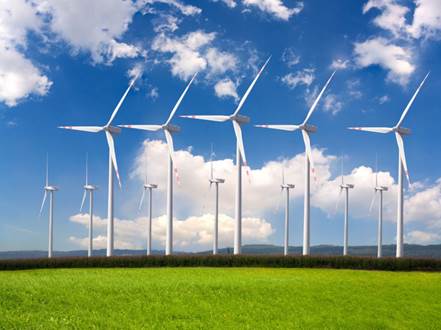

Ветряные генераторы отличаются экологической частотой и способны обеспечивать потребителей электроэнергией в течение длительного времени. Ветрогенераторы обычно устанавливают в местах с постоянными активными воздушными потоками. В большинстве случаев используются трёхлопастные конструкции в виде пропеллера, устанавливаемые на большой высоте от поверхности Земли. Ветряные электростанции (ВЭС) могут иметь в своём составе сотни ветрогенераторов.

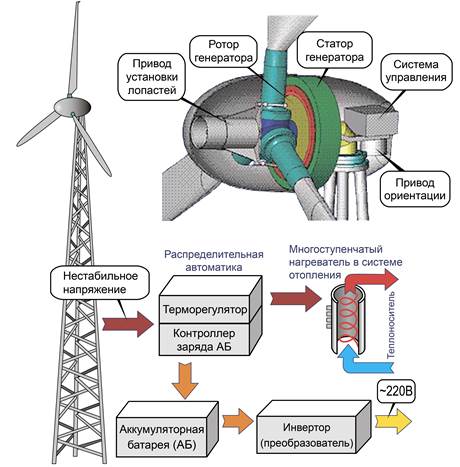

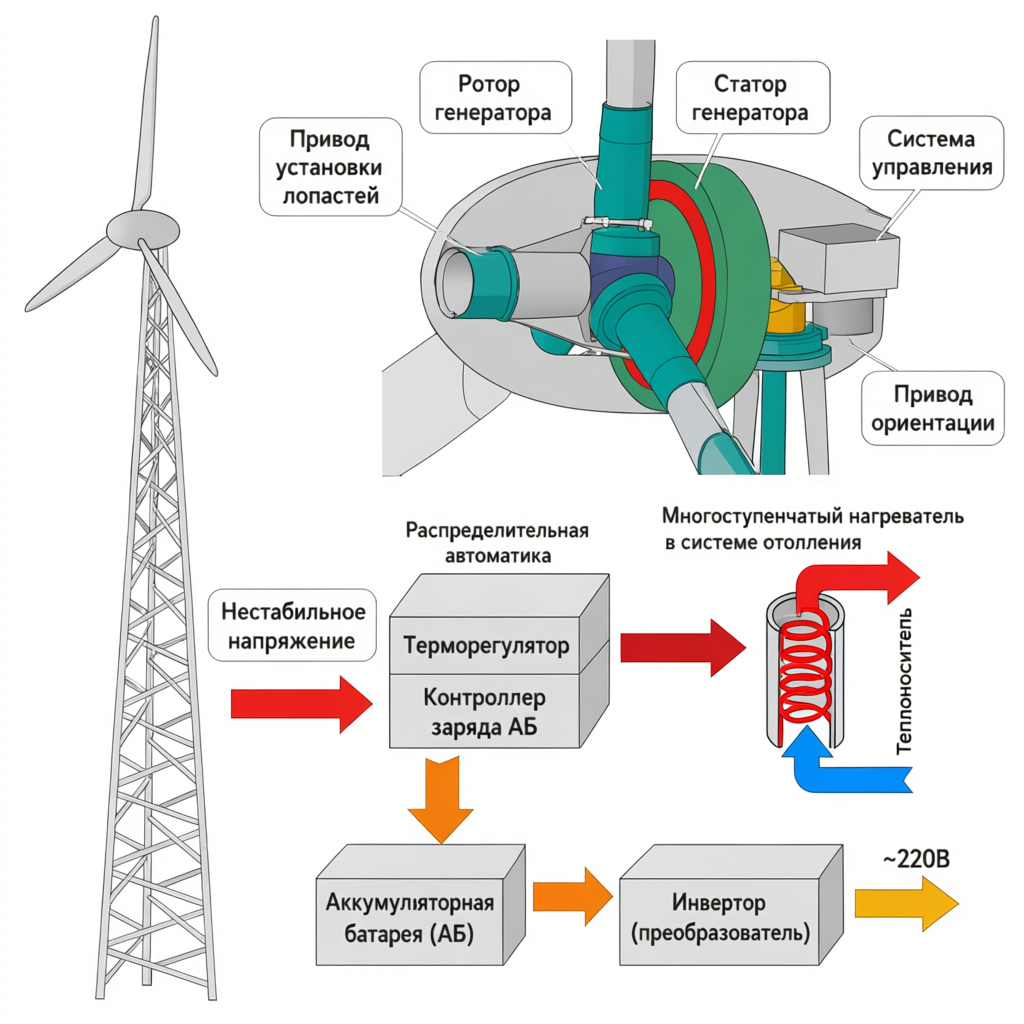

Практически все ветрогенераторы имеют общий принцип работы. Под действием воздушного потока лопасти приходят в движение и вызывают вращение ротора генератора. Сам ротор помещён внутрь статорной обмотки, и в результате его вращения вырабатывается электрический ток. Полученное электричество накапливается в аккумуляторной батарее. Однако для того, чтобы сохранить электроэнергию в аккумуляторной батарее, переменный электрический ток, производимый генератором, сначала преобразуют в постоянный при помощи специального электронного устройства. Зарядка аккумуляторной батареи управляется контроллером. Далее заряд аккумулятора, преобразованный в инверторе, передаётся в сеть. Для того, чтобы получить наибольший эффект, лопасти вместе с ротором специальным приводом устанавливаются в оптимальное положение в зависимости от направления и силы ветра.

Используя материал о работе ветрогенераторов, определите назначение устройства «инвертор».

Условие как в банке ФИПИ — открыть и сверить

Задание №2. Выберите правильный ответ.

2. В схеме работы ветрогенератора указано устройство «инвертор». Выберите верное утверждение о назначении этого устройства.

	1)	Следит за работой аккумуляторной батареи и не позволяет вращаться лопастям генератора при полной зарядке батареи.
	2)	Преобразует постоянный электрический ток аккумулятора в переменный ток для потребления его различными электроприборами.
	3)	При морозах следит за подогревом теплоносителя в нагревателе, который противостоит замерзанию смазки во вращающихся частях ветрогенератора.
	4)	Реагирует на направление воздушного потока и поворачивает корпус ветрогенератора для достижения максимальной мощности.

Ваш ответ

Выберите один вариант.

1Следит за работой аккумуляторной батареи и не позволяет вращаться лопастям генератора при полной зарядке батареи.2Преобразует постоянный электрический ток аккумулятора в переменный ток для потребления его различными электроприборами.3При морозах следит за подогревом теплоносителя в нагревателе, который противостоит замерзанию смазки во вращающихся частях ветрогенератора.4Реагирует на направление воздушного потока и поворачивает корпус ветрогенератора для достижения максимальной мощности.

Не выходит — подсказку

3 уровня: от лёгкого толчка до почти готового решения. Следующий открывается, когда прочитан предыдущий, — чтобы не перепрыгнуть сразу к ответу.

1Мягкая — с чего смотретьуровень 1 из 3

Вспомните, в каком виде электрический ток накапливается в аккумуляторной батарее.

2Наводящая — какие числа считатьуровень 2 из 3

Инвертор изменяет вид электрического тока: постоянный ток преобразуется в переменный.

3Прямая — фактически решениеуровень 3 из 3

Аккумулятор накапливает постоянный ток, а бытовым электроприборам обычно требуется переменный ток. Поэтому правильный ответ — 2.

Всё равно не складывается?Полное решение с обоснованием каждого шага — на отдельной странице.

Открыть решение
