Решение: Инфракрасный излучатель пульсоксиметра
Статья к заданиюПульсоксиметрия
Пульсоксиметрия проводится при помощи пульсоксиметра. Пульсоксиметр является неинвазивным, т.е. не связанным с проникновением через естественные внешние барьеры организма (кожа, слизистые оболочки), прибором. Он состоит из портативного монитора и фотоэлектрического зонда, который закрепляется на пальце руки или ноги, или на мочке уха пациента. Пульсоксиметр показывает величину пульса в ударах в минуту. Прибор также вычисляет значение, основанное на коэффициенте поглощения света при сокращении желудочков и общем расслаблении сердца, и показывает процент насыщения крови кислородом.
В норме показания кислородонасыщенности крови при нормальной температуре у здорового человека составляют 95–98 %. Более высокие значения бывают при кислородной терапии, а значения ниже этого уровня указывают на дыхательную недостаточность.

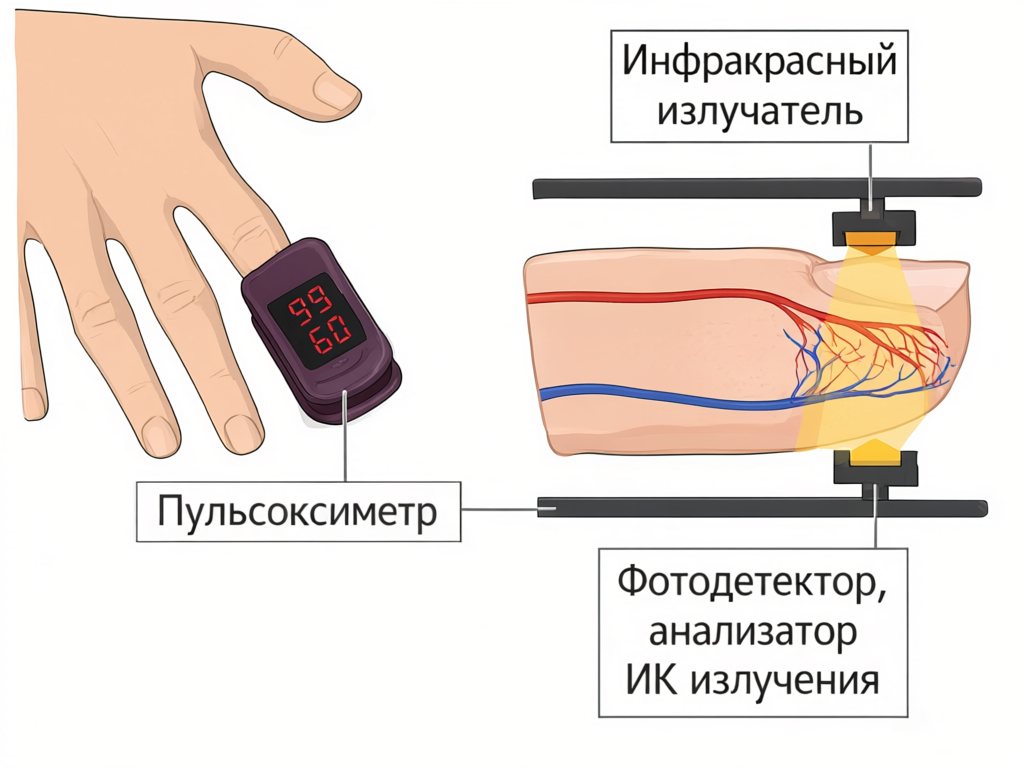

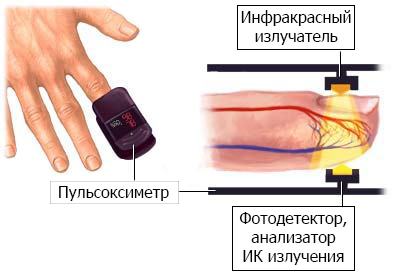

Чертёж перерисован вручную — открыть оригинал из банка
Используя сведения из общего материала и таблицы, определите область длин волн, в которой работает инфракрасный излучатель пульсоксиметра.
| Диапазон | Длины волн, мкм | Воздействие на ткани |
|---|---|---|
| IR-A | 0,75–1,5 | Проникает в глубь кожи человека |
| IR-B | 1,5–5 | Поглощается эпидермисом и соединительно-тканным слоем кожи |
| IR-C | более 5 | Поглощается на поверхности кожи |
Решение по шагам
3 шагаДля определения насыщения крови кислородом излучение пульсоксиметра должно проникать через кожу к кровеносным сосудам, а не поглощаться только на поверхности.
Согласно таблице, в глубь кожи человека проникает излучение диапазона IR-A.
Диапазону IR-A соответствуют длины волн от 0,75 до 1,5 мкм.
Инфракрасный излучатель пульсоксиметра работает в диапазоне IR-A, то есть при длинах волн 0,75–1,5 мкм, поскольку это излучение проникает в глубь кожи и достигает кровеносных сосудов.
Этот ответ получен в разборе, но не сверен с официальным ключом из банка — проверьте выкладки, прежде чем заучивать результат.
Где здесь ошибаются
Выбор диапазона IR-B или IR-C, несмотря на то что это излучение поглощается в слоях кожи.
Указание только названия диапазона без числового интервала длин волн.
Неверное объяснение назначения пульсоксиметра: прибор измеряет насыщение крови кислородом, поэтому излучение должно проникать к кровеносным сосудам.
