Модернизация системы поилок
Статья к заданиюАвтоматическая система поилок

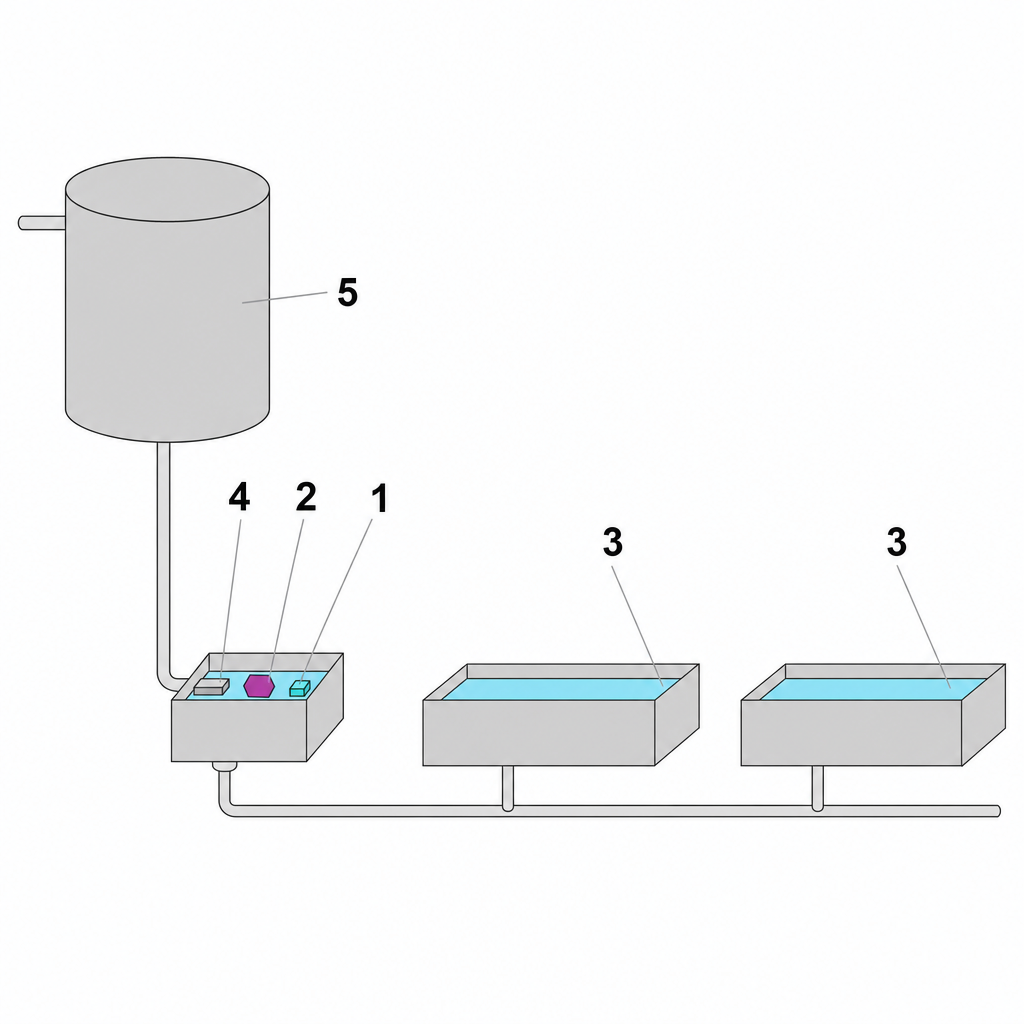

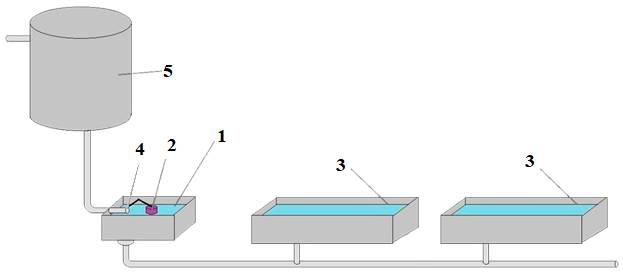

Автоматическая система поилок для коров может работать на основе клапанов и поплавков (см. рисунок). Главный резервуар (1) собирает воду.
Её объём контролируется при помощи поплавка (2). Из бака выводятся трубки, по которым жидкость попадает в саму систему поения (3). Когда животные пьют жидкость, понижение её уровня в резервуаре меняет положение поплавка. В результате с помощью клапана (4) открывается доступ свежей порции воды из бака водопровода (5). Стоит уровню вернуться к нормальному значению, всплывающий поплавок отключает подкачку.
Чертёж перерисован вручную — открыть оригинал из банка
Используя описание автоматической системы поилок из общего материала, объясните, что произойдёт с системой, если главный резервуар поднять выше поилок.
Условие как в банке ФИПИ — открыть и сверить
| 2. Ваня подумал о модернизации системы. Он решил поднять главный резервуар выше поилок. Что произойдёт с системой, если это сделать? Свой ответ поясните. | ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
От чего зависит давление жидкости на большей глубине?
2Наводящая — какие числа считатьуровень 2 из 3
При увеличении высоты столба воды гидростатическое давление возрастает: $p = \rho gh$.
3Прямая — фактически решениеуровень 3 из 3
При поднятии резервуара давление воды в трубках увеличится, поэтому вода будет поступать к поилкам сильнее. Уровень воды в них может подняться выше обычного, а при недостаточной регулировке возможен перелив.
