Плотность геологических слоёв
Статья к заданиюСейсморазведка
Прочитайте текст и выполните задания.
Сейсморазведка
Сейсморазведка
–
это раздел геофизики, основанный на регистрации упругих волн и извлечении из них различной геолого-географической информации. Зародилась в начале 1920-х гг. При помощи сейсморазведки изучается глубинное строение Земли, определяются месторождения полезных ископаемых (преимущественно, нефти и природного газа).
Горные породы характеризуются различными скоростями распространения упругих волн. По значению скорости упругой волны геологический разрез разделяется на относительно однородные слои горных пород, на границе которых скорость меняется скачками. Наличие резких границ раздела между пластами приводит к образованию вторичных волн
–
отражённых и преломлённых волн.

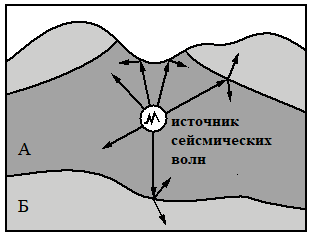

На рисунке схематично представлен
сейсмический метод отражённых волн, который используется для поиска полезных ископаемых.
Различают поверхностные и объёмные сейсмические волны. В свою очередь объёмные волны различаются на продольные (P-волны) и поперечные (S-волны).
Продольные сейсмические волны (P-волны, или волны сжатия)
–
наиболее быстрые волны, распространяющиеся от источника сейсмических колебаний и представляющие собой последовательное сжатие и разряжение материала. Продольные волны проходят через все среды. Их скорость в 1,7 раза больше, чем скорость поперечных волн.
Поперечные сейсмические волны (S-волны, или волны сдвига)
–
сейсмические волны, распространяющиеся медленнее, чем продольные Р-волны и состоящие из упругих колебаний, поперечных по отношению к направлению распространения волны. Поперечные волны не проходят через жидкость.
Поверхностные сейсмические волны
–
сейсмические волны, распространяющиеся только вдоль поверхности Земли. Скорость поверхностных волн меньше скорости поперечных волн. Именно поверхностные волны вызывают самые сильные разрушения.
В случае локальных или близлежащих землетрясений разница прибытия P- и S- волн может использоваться для определения дистанции от события.
Чертёж перерисован вручную — открыть оригинал из банка
Используя материал и рисунок, определите, какой из слоёв — А или Б — имеет большую плотность. Ответ обоснуйте.
Условие как в банке ФИПИ — открыть и сверить
| 5. Исследование распространения сейсмических искусственно созданных в геологическом слое А волн позволило получить картину геологического разреза (см. рисунок). Какой из слоёв (А или Б) имеет бόльшую плотность? Ответ обоснуйте.
| ||
| |
Это задание с развёрнутым решением: ответом считается запись хода решения, а не строка. Напишите решение на бумаге и сравните с разбором — там каждый шаг с обоснованием.
Открыть разбор1Мягкая — с чего смотретьуровень 1 из 3
Сравните направления падающей и преломлённой волн на границе слоёв А и Б.
2Наводящая — какие числа считатьуровень 2 из 3
Если волна при переходе в другой слой отклоняется от нормали, её скорость в новом слое увеличивается.
3Прямая — фактически решениеуровень 3 из 3
В слое Б скорость волны больше, чем в слое А. При прочих равных условиях $v = \sqrt{\dfrac{E}{\rho}}$, поэтому большей скорости соответствует меньшая плотность. Значит, плотность слоя А больше.
